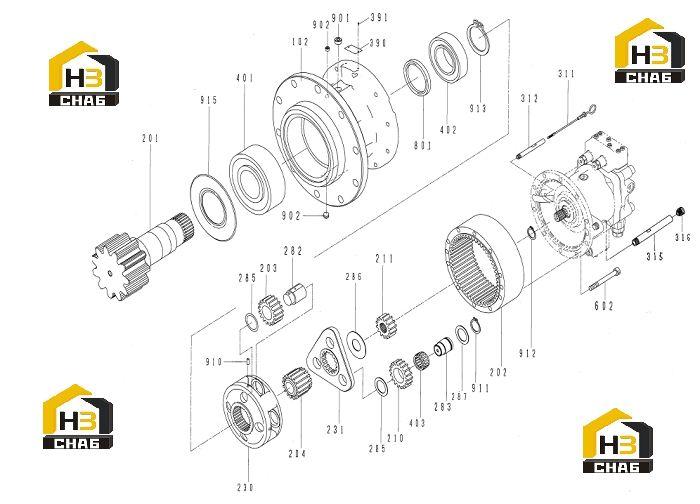

Редуктор 41c1096 000

← Двигатель роторный 11c1191 001 Линия трубопровода платформы 15e0697 004 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:102

Наименование:HOUSING

Каталожный номер:70A0270

Комплект:1

Примечание:6323310-0123

№ на схеме:201

Наименование:DRIVE SHAFT

Каталожный номер:62A0175

Комплект:1

Примечание:6324250-0320

№ на схеме:202

Наименование:GEAR RING

Каталожный номер:41A0185

Комплект:1

Примечание:6303190-0096

№ на схеме:203

Наименование:PLANETARY GEAR

Каталожный номер:41A0186

Комплект:4

Примечание:6303190-0094

№ на схеме:204

Наименование:SUN GEAR

Каталожный номер:41A0187

Комплект:1

Примечание:6303190-0093

№ на схеме:210

Наименование:PLANETARY GEAR

Каталожный номер:41A0188

Комплект:3

Примечание:6303190-0170

№ на схеме:211

Наименование:SUN GEAR

Каталожный номер:41A0189

Комплект:1

Примечание:6303190-0091

№ на схеме:230

Наименование:SUPPORT

Каталожный номер:71A0421

Комплект:1

Примечание:6324120-0034

№ на схеме:231

Наименование:BRACKET

Каталожный номер:71A0947

Комплект:1

Примечание:6324120-0031

№ на схеме:282

Наименование:PIN

Каталожный номер:60A1217

Комплект:4

Примечание:6303540-0076

№ на схеме:283

Наименование:PIN

Каталожный номер:60A2606

Комплект:3

Примечание:6303540-0167

№ на схеме:285

Наименование:CARRIER

Каталожный номер:71A0422

Комплект:7

Примечание:6333360-0191

№ на схеме:286

Наименование:CARRIER

Каталожный номер:71A0423

Комплект:1

Примечание:6333360-0192

№ на схеме:287

Наименование:CARRIER

Каталожный номер:71A0424

Комплект:3

Примечание:6333360-0311

№ на схеме:311

Наименование:DIPSTICK

Каталожный номер:20A8392

Комплект:1

Примечание:6302500-0203

№ на схеме:312

Наименование:PIPE

Каталожный номер:33A1010

Комплект:1

Примечание:6326390-0203

№ на схеме:313

Наименование:TUBE

Каталожный номер:35A2204

Комплект:1

Примечание:6326390-0405

№ на схеме:314

Наименование:CAP

Каталожный номер:53A1411

Комплект:1

Примечание:6333160-0439

№ на схеме:390

Наименование:NAMEPLATE

Каталожный номер:74A1895

Комплект:1

Примечание:PNPA-2550B

№ на схеме:391

Наименование:PIN

Каталожный номер:66A0112

Комплект:2

Примечание:0SK2548

№ на схеме:401

Наименование:ROLLER BEARING

Каталожный номер:20B0119

Комплект:1

Примечание:P22314

№ на схеме:402

Наименование:ROLLER BEARING

Каталожный номер:22B0035

Комплект:1

Примечание:PNJ313R

№ на схеме:403

Наименование:HAND GAUGE

Каталожный номер:61A0758

Комплект:3

Примечание:PK304220

№ на схеме:602

Наименование:BOLT

Каталожный номер:00B0501

Комплект:10

Примечание:0SBM12100

№ на схеме:801

Наименование:OIL SEAL

Каталожный номер:80A0383

Комплект:1

Примечание:PTC709513N

№ на схеме:901

Наименование:PLUG

Каталожный номер:05A0371

Комплект:1

Примечание:0BP12U

№ на схеме:902

Наименование:PLUG

Каталожный номер:05A0373

Комплект:2

Примечание:0BP14U

№ на схеме:910

Наименование:SPRING PIN

Каталожный номер:66A0156

Комплект:4

Примечание:0SPV620

№ на схеме:911

Наименование:SNAP RING

Каталожный номер:07B0281

Комплект:3

Примечание:0SR30

№ на схеме:912

Наименование:SNAP RING

Каталожный номер:76A0309

Комплект:1

Примечание:0SR25

№ на схеме:913

Наименование:SNAP RING

Каталожный номер:76A0310

Комплект:1

Примечание:0SR65

№ на схеме:915

Наименование:SEAL KIT

Каталожный номер:80A0384

Комплект:1

Примечание:6353700987
