Трубопровод многофункциональный 00c4831_000_00

← Трубопровод распределительного клапана 00c4829_000_00 Клапан распределительный 12c3037_001_00 →

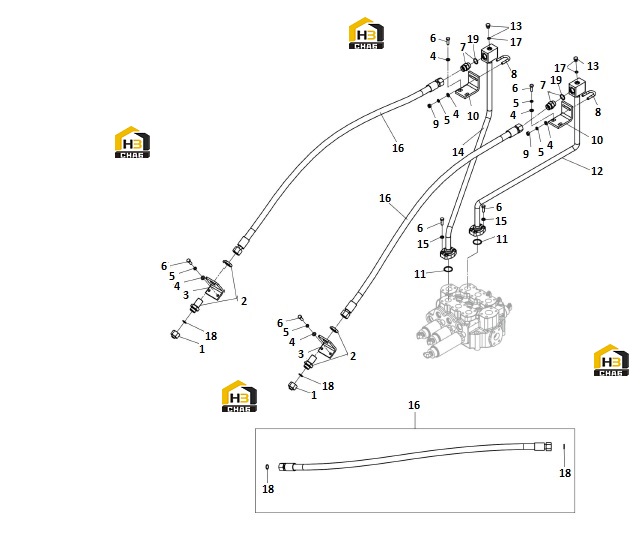

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:44C0140

Комплект:2

Примечание:

№ на схеме:2

Наименование:SPACER CONNECTOR

Каталожный номер:30C1097

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLATE

Каталожный номер:23A5806

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0001

Комплект:12

Примечание:10-140HV-ZN.D

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0002

Комплект:12

Примечание:10

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0019

Комплект:8

Примечание:M10X30-8.8-ZN.D

№ на схеме:7

Наименование:CONNECTOR

Каталожный номер:30C0359

Комплект:2

Примечание:

№ на схеме:8

Наименование:U-BOLT

Каталожный номер:02B0409

Комплект:2

Примечание:25-ZN

№ на схеме:9

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:M10-8-ZN.D

№ на схеме:10

Наименование:PLATE

Каталожный номер:29A2580

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:12B0821

Комплект:2

Примечание:37.69X3.53

№ на схеме:12

Наименование:TUBE AS

Каталожный номер:10D7906

Комплект:1

Примечание:EC0000129377_2

№ на схеме:13

Наименование:PLUG

Каталожный номер:44C0152

Комплект:2

Примечание:

№ на схеме:14

Наименование:TUBE AS

Каталожный номер:10D7905

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0008

Комплект:8

Примечание:12

№ на схеме:16

Наименование:HOSE AS

Каталожный номер:66C6572

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:12B1523

Комплект:2

Примечание:11.3X2.2

№ на схеме:18

Наименование:O-RING

Каталожный номер:12B0504

Комплект:6

Примечание:16.3X2.4

№ на схеме:19

Наименование:O-RING

Каталожный номер:12V0508

Комплект:2

Примечание:23.5X3
