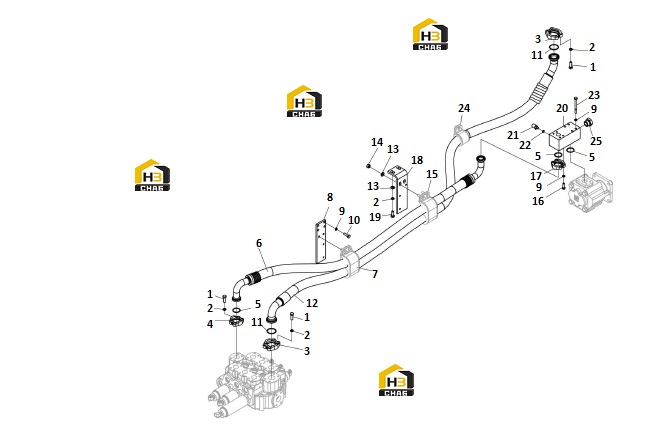

Трубопровод распределительного клапана 00c4829_000_00

← Клапан распределительный и трубопровод в сборе 00c4828_000_00 Трубопровод многофункциональный 00c4831_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0035

Комплект:12

Примечание:M12X35-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0008

Комплект:14

Примечание:12

№ на схеме:3

Наименование:PLATE

Каталожный номер:72A0631

Комплект:4

Примечание:

№ на схеме:4

Наименование:PLATE

Каталожный номер:72A0630

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0821

Комплект:3

Примечание:37.69X3.53

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:07C6987TS

Комплект:1

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:09C1687

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLATE

Каталожный номер:29A7466

Комплект:1

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0002

Комплект:12

Примечание:10

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0002

Комплект:4

Примечание:M10X35-8.8-ZN.D

№ на схеме:11

Наименование:O-RING

Каталожный номер:12B0446

Комплект:2

Примечание:47.22X3.53

№ на схеме:12

Наименование:HOSE AS

Каталожный номер:07C5429

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0007

Комплект:4

Примечание:12-140HV

№ на схеме:14

Наименование:NUT

Каталожный номер:03B0003

Комплект:2

Примечание:M12-8-ZN.D

№ на схеме:15

Наименование:CLAMP

Каталожный номер:09C1695

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0019

Комплект:4

Примечание:M10X30-8.8-ZN.D

№ на схеме:17

Наименование:PLATE

Каталожный номер:72A0629

Комплект:2

Примечание:

№ на схеме:18

Наименование:PLATE

Каталожный номер:29A7537

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0017

Комплект:2

Примечание:M12X30-8.8-ZN.D

№ на схеме:20

Наименование:FLANGE

Каталожный номер:04A3133

Комплект:1

Примечание:

№ на схеме:21

Наименование:JOINT

Каталожный номер:44C0022

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:12V0497

Комплект:1

Примечание:11.3X2.4

№ на схеме:23

Наименование:BOLT

Каталожный номер:01B0158

Комплект:4

Примечание:M10X100-8.8-ZN.D

№ на схеме:24

Наименование:CLAMP

Каталожный номер:09C0016

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLUG

Каталожный номер:30C0813

Комплект:1

Примечание:
