Клапан распределительный 12c3037_001_00

Клапан распределительный 12c3037_001_00

← Трубопровод многофункциональный 00c4831_000_00 Узел контрольного клапана 00c4830_000_00 →

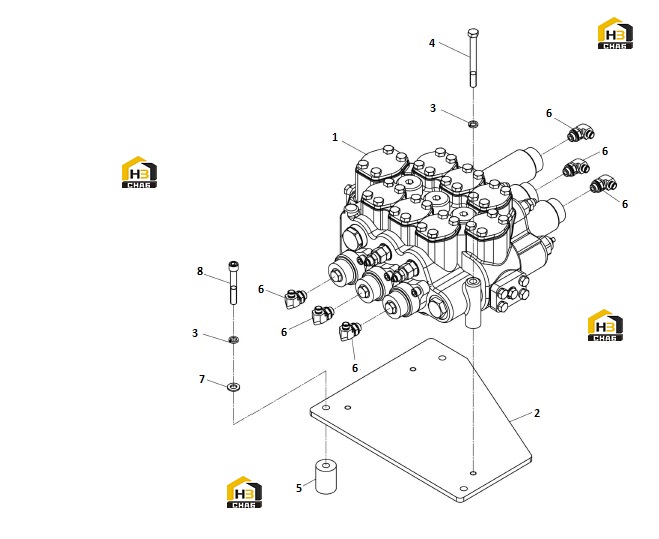

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONTROL VALVE
Каталожный номер:12C2299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PLATE
Каталожный номер:08A3530
Комплект:1
Примечание:EC0000127318_8
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0008
Комплект:6
Примечание:12
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:01B0283
Комплект:3
Примечание:M12X120-8.8-ZN.D
0 ₽
шт
№ на схеме:5
Наименование:LUG
Каталожный номер:52A1144
Комплект:3
Примечание:EC0000127318_7
0 ₽
шт
№ на схеме:6
Наименование:CONNECTOR
Каталожный номер:31C0203
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0007
Комплект:3
Примечание:12-140HV EC0000127318_4
0 ₽
шт
№ на схеме:8
Наименование:SCREW
Каталожный номер:04B0458
Комплект:3
Примечание:M12X80-10.9-ZN.D EC0000127318_4
