Узел контрольного клапана 00c4830_000_00

Узел контрольного клапана 00c4830_000_00

← Клапан распределительный 12c3037_001_00 Клапан управляющий 12c5450_000_00 →

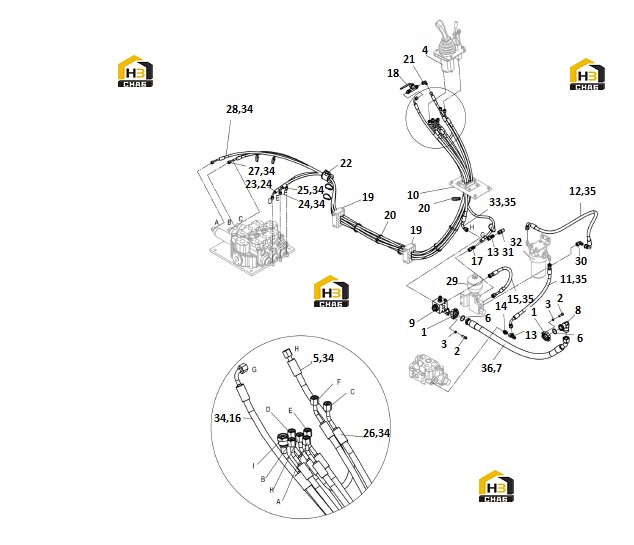

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PLATE
Каталожный номер:72A0628
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SCREW
Каталожный номер:04B0116
Комплект:8
Примечание:M10X30-8.8-ZN.D
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0002
Комплект:8
Примечание:10
0 ₽
шт
№ на схеме:4
Наименование:PILOT VALVE MOUNTING AS
Каталожный номер:12C5450
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOSE AS
Каталожный номер:05C7100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-RING
Каталожный номер:12B0445
Комплект:2
Примечание:32.92X3.53
0 ₽
шт
№ на схеме:7
Наименование:HOSE AS
Каталожный номер:07C5670
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:ELBOW
Каталожный номер:01A2759
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BLOCK
Каталожный номер:44C2019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CLAMP
Каталожный номер:09C2053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE AS
Каталожный номер:66C2884TS
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE AS
Каталожный номер:66C2885TS
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:TEE
Каталожный номер:32C0122
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CONNECTOR
Каталожный номер:30C0269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE AS
Каталожный номер:66C2883
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS
Каталожный номер:05C6064
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:TEE
Каталожный номер:32C0752
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SHUT-OFF VALVE
Каталожный номер:12C4040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:CLAMP
Каталожный номер:09C1686
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:CABLE TIE
Каталожный номер:37B0010
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:ELBOW
Каталожный номер:31C0326
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:CLAMP
Каталожный номер:09C0045
Комплект:1
Примечание:EC0000127318_2
0 ₽
шт
№ на схеме:22
Наименование:CLAMP
Каталожный номер:09C0466
Комплект:1
Примечание:EC0000127318_2
0 ₽
шт
№ на схеме:23
Наименование:HOSE AS
Каталожный номер:05C7102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:HOSE AS
Каталожный номер:05C7105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:HOSE AS
Каталожный номер:05C7307
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:HOSE AS
Каталожный номер:05C7308
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:HOSE AS
Каталожный номер:05C7104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:HOSE AS
Каталожный номер:05C7101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:PILOT OIL SUPPLY VALVE AS
Каталожный номер:12C4238
Комплект:1
Примечание:EC0000131369_6
0 ₽
шт
№ на схеме:30
Наименование:ELBOW
Каталожный номер:31C0102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:JOINT
Каталожный номер:44C0114
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:SECONDARY FILTER AS
Каталожный номер:53C0858
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:HOSE AS
Каталожный номер:66C6003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:O-RING
Каталожный номер:12B0645
Комплект:13
Примечание:6.5X1.5
0 ₽
шт
№ на схеме:35
Наименование:O-RING
Каталожный номер:12B0616
Комплект:7
Примечание:10.0X1.5
0 ₽
шт
№ на схеме:36
Наименование:O-RING
Каталожный номер:12B0646
Комплект:1
Примечание:26.0X2.0
