Крыло правое переднее 48c3112_000_00

← Крыло левое переднее 48c3111_000_00 Корпус двери 48c3182_000_00 →

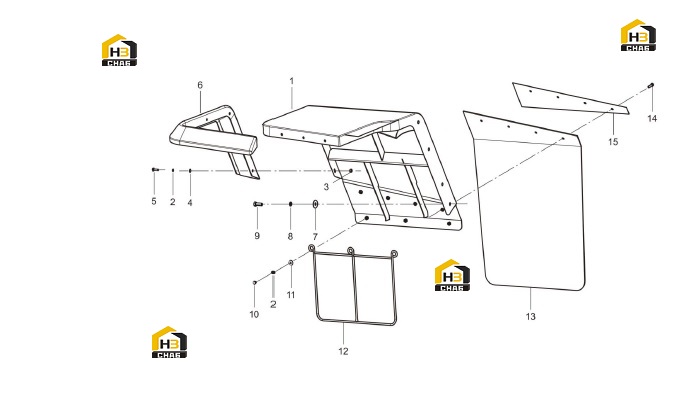

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRONT FENDER-RH

Каталожный номер:40D1007

Комплект:1

Примечание:

№ на схеме:1

Наименование:FRONT FENDER-RH

Каталожный номер:40D1072

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0006

Комплект:10

Примечание:8

№ на схеме:3

Наименование:NUT

Каталожный номер:03B0021

Комплект:8

Примечание:M8-8-ZN.D

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0005

Комплект:7

Примечание:8-200HV-ZN.D

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0085

Комплект:7

Примечание:M8X25-8.8-ZN.D

№ на схеме:6

Наименование:GUARD-RH

Каталожный номер:85A5122

Комплект:1

Примечание:

№ на схеме:6

Наименование:GUARD-RH

Каталожный номер:85A5003

Комплект:1

Примечание:

№ на схеме:7

Наименование:GASKET

Каталожный номер:56A2991

Комплект:4

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:12

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0035

Комплект:4

Примечание:M12X35-8.8-ZN.D

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0026

Комплект:3

Примечание:M8X12-8.8-ZN.D

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0086

Комплект:3

Примечание:8-200HV-ZN.D

№ на схеме:12

Наименование:SUPPORT

Каталожный номер:01D0500

Комплект:1

Примечание:

№ на схеме:13

Наименование:RUBBER PLATE

Каталожный номер:84A3607

Комплект:1

Примечание:EC0000120465_35

№ на схеме:13

Наименование:RUBBER PLATE

Каталожный номер:84A2988

Комплект:1

Примечание:EC0000120465_35

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0336

Комплект:4

Примечание:M8X25-8.8-ZN.D

№ на схеме:15

Наименование:PLATE

Каталожный номер:90A0654

Комплект:1

Примечание:
