Крыло левое переднее 48c3111_000_00

Крыло левое переднее 48c3111_000_00

← Подлокотник правый в сборе 47c2490_000_00 Крыло правое переднее 48c3112_000_00 →

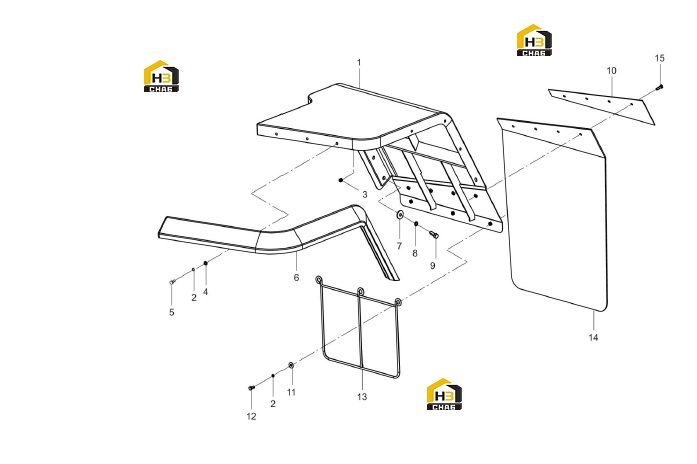

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FRONT FENDER-LH
Каталожный номер:40D1006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:FRONT FENDER-RH
Каталожный номер:40D1071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0006
Комплект:10
Примечание:8
0 ₽
шт
№ на схеме:3
Наименование:NUT
Каталожный номер:03B0021
Комплект:7
Примечание:M8-8-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0005
Комплект:7
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:00B0085
Комплект:7
Примечание:M8X25-8.8-ZN.D
0 ₽
шт
№ на схеме:6
Наименование:GUARD-LH
Каталожный номер:85A5121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:GUARD-LH
Каталожный номер:85A5002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:GASKET
Каталожный номер:56A2991
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0008
Комплект:4
Примечание:12
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0035
Комплект:4
Примечание:M12X35-8.8-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:PLATE
Каталожный номер:90A0654
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0086
Комплект:3
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0075
Комплект:3
Примечание:M8X20-8.8-ZN.D EC0000120465_33
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0026
Комплект:3
Примечание:M8X12-8.8-ZN.D EC0000120465_33
0 ₽
шт
№ на схеме:13
Наименование:SUPPORT
Каталожный номер:01D0500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:RUBBER PLATE
Каталожный номер:84A2987
Комплект:1
Примечание:EC0000120465_34
0 ₽
шт
№ на схеме:14
Наименование:RUBBER PLATE
Каталожный номер:84A3607
Комплект:1
Примечание:EC0000120465_34
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:00B0336
Комплект:4
Примечание:M8X25-8.8-ZN.D
