Корпус двери 48c3182_000_00

Корпус двери 48c3182_000_00

← Крыло правое переднее 48c3112_000_00 Лестница в сборе 48c3183_000_00 →

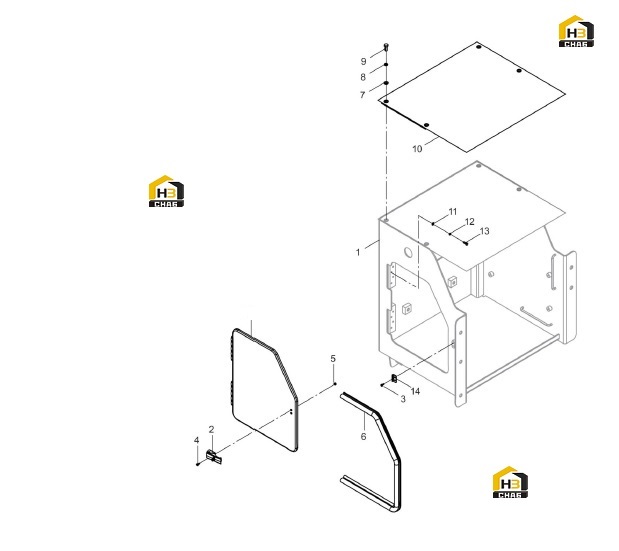

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HOUSING
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:LOCK
Каталожный номер:47C2392
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SCREW
Каталожный номер:04B0090
Комплект:4
Примечание:M4X10-4.8-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:NUT
Каталожный номер:03B0296
Комплект:2
Примечание:M4-8-ZN.D
0 ₽
шт
№ на схеме:5
Наименование:SEAL
Каталожный номер:84A3261
Комплект:1
Примечание:EC0000119813_3
0 ₽
шт
№ на схеме:5
Наименование:SEAL
Каталожный номер:84A3534
Комплект:1
Примечание:EC0000119813_3
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0005
Комплект:4
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:00B0075
Комплект:4
Примечание:M8X20-8.8-ZN.D
0 ₽
шт
№ на схеме:9
Наименование:COVER
Каталожный номер:01D0681
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0066
Комплект:8
Примечание:5-200HV-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0017
Комплект:8
Примечание:5
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0317
Комплект:8
Примечание:M5X15-8.8-ZN.D
0 ₽
шт
№ на схеме:13
Наименование:LOCK BUCKLE
Каталожный номер:06A6477
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:ACCESS DOOR
Каталожный номер:04D2132
Комплект:1
Примечание:
