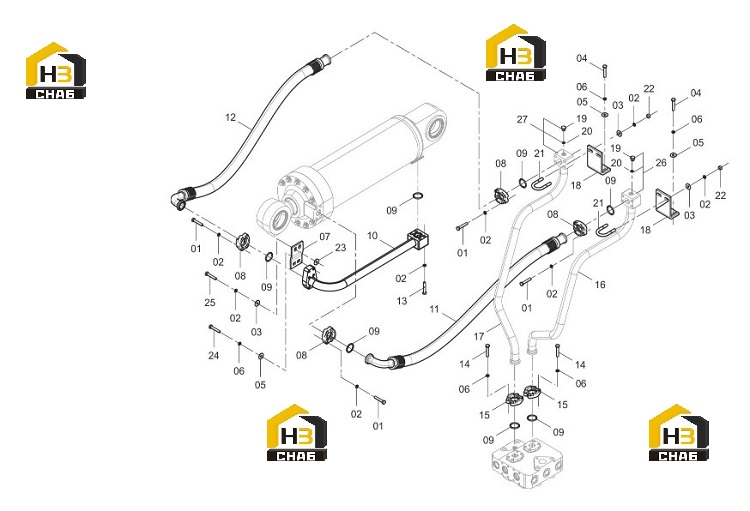

Трубопровод цилиндра вращающегося ковша 00c1921_001_00

Каталожный номер:00B0035

Комплект:4

Примечание:M12×35-8.8-ZN.D

№ на схеме:2

Каталожный номер:06B0008

Комплект:10

Примечание:12

№ на схеме:3

Каталожный номер:06B0007

Комплект:2

Примечание:12-140HV

№ на схеме:4

Каталожный номер:00B0012

Комплект:4

Примечание:M10×25-8.8-ZN.D

№ на схеме:5

Каталожный номер:06B0001

Комплект:2

Примечание:10-140HV-ZN.D

№ на схеме:6

Каталожный номер:06B0002

Комплект:12

Примечание:10

№ на схеме:7

Наименование:PLATE

Каталожный номер:23A0107

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLATE

Каталожный номер:72A0010

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:12B0250

Комплект:2

Примечание:37.5×3.55

№ на схеме:10

Каталожный номер:10D6980

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:07C2879

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE AS

Каталожный номер:07C2880

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:00B0033

Комплект:4

Примечание:M12×70-8.8-ZN.D

№ на схеме:14

Каталожный номер:00B0002

Комплект:8

Примечание:M10×35-8.8-ZN.D

№ на схеме:15

Наименование:SPLIT FLANGE

Каталожный номер:72A0035

Комплект:2

Примечание:

№ на схеме:16

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLATE

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:-

Комплект:2

Примечание:16×2.4

№ на схеме:21

Наименование:U-BOLT

Каталожный номер:-

Комплект:2

Примечание:42-ZN

№ на схеме:22

Наименование:NUT

Каталожный номер:-

Комплект:4

Примечание:M12-8-ZN.D

№ на схеме:23

Каталожный номер:-

Комплект:2

Примечание:10-200HV-ZN.D

№ на схеме:24

Каталожный номер:-

Комплект:8

Примечание:M10×30-8.8-ZN.D

№ на схеме:25

Каталожный номер:-

Комплект:2

Примечание:M12×25-8.8-ZN.D

№ на схеме:26

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:27
