Линия охлаждения 00c1922_005_00

← Трубопровод цилиндра вращающегося ковша 00c1921_001_00 Клапан обратный 12c0460_000_00 →

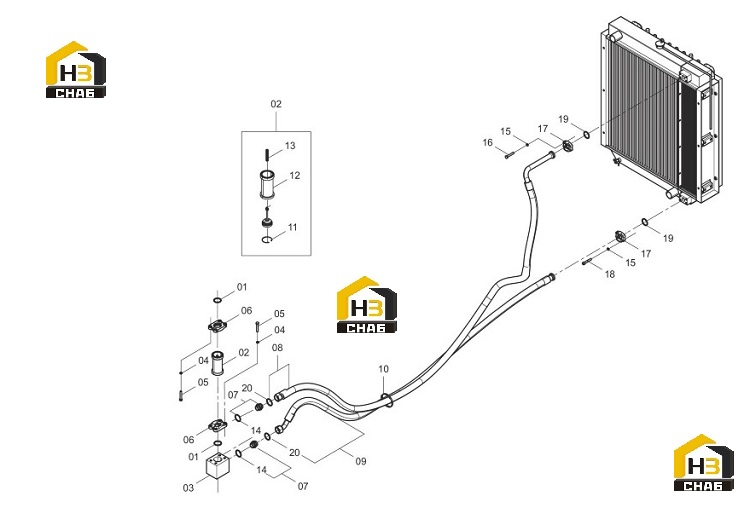

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:-

Комплект:1

Примечание:56×3.55

№ на схеме:2

Наименование:CHECK VALVE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:FLANGE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:-

Комплект:1

Примечание:12

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0035

Комплект:1

Примечание:M12×35-8.8-ZN.D

№ на схеме:6

Наименование:SPLIT FLANGE

Каталожный номер:04A0269

Комплект:4

Примечание:

№ на схеме:7

Наименование:CONNECTOR

Каталожный номер:30C0273

Комплект:2

Примечание:

№ на схеме:8

Наименование:HOSE AS

Каталожный номер:07C2889

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE AS

Каталожный номер:07C3485

Комплект:1

Примечание:

№ на схеме:10

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:1

Примечание:

№ на схеме:11

Наименование:SNAP RING

Каталожный номер:07B0002

Комплект:1

Примечание:52

№ на схеме:12

Наименование:PIPE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPRING

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:-

Комплект:2

Примечание:29.5×3.0

№ на схеме:15

Наименование:WASHER

Каталожный номер:-

Комплект:8

Примечание:10

№ на схеме:16

Наименование:BOLT

Каталожный номер:-

Комплект:4

Примечание:M10×30-8.8-ZN.D

№ на схеме:17

Наименование:PLATE

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:-

Комплект:4

Примечание:M10×30-8.8-ZN.D

№ на схеме:19

Наименование:O-RING

Каталожный номер:-

Комплект:2

Примечание:32.5×3.55

№ на схеме:20

Наименование:O-RING

Каталожный номер:-

Комплект:2

Примечание:26.0×2.0
