Трубопровод распределительного клапана 00c1920_001_00

← Линия цилиндров стрелы 00c1893_001_00 Трубопровод цилиндра вращающегося ковша 00c1921_001_00 →

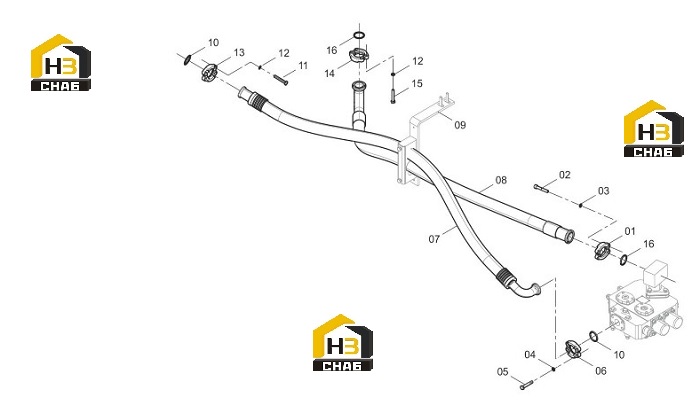

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPLIT FLANGE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:-

Комплект:4

Примечание:M10×30-8.8-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:-

Комплект:4

Примечание:10

№ на схеме:4

Наименование:WASHER

Каталожный номер:-

Комплект:4

Примечание:14

№ на схеме:5

Наименование:SCREW

Каталожный номер:-

Комплект:4

Примечание:M14×35-8.8-ZN.D

№ на схеме:6

Наименование:SPLIT FLANGE

Каталожный номер:72A0041

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE AS

Каталожный номер:07C2874

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE AS

Каталожный номер:07C2892

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMP

Каталожный номер:09C0779

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:12B0268

Комплект:1

Примечание:47.5×3.55

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0035

Комплект:4

Примечание:M12×35-8.8-ZN.D

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:12

№ на схеме:13

Наименование:SPLIT FLANGE

Каталожный номер:72A0003

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:72A0010

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0017

Комплект:4

Примечание:M12×30-8.8-ZN.D

№ на схеме:16

Наименование:O-RING

Каталожный номер:12B0250

Комплект:1

Примечание:37.5×3.55
