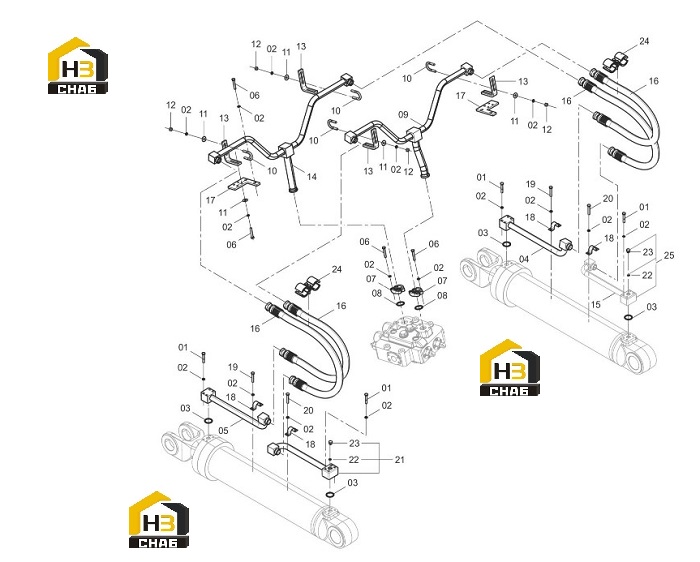

Линия цилиндров стрелы 00c1893_001_00

← Система рабочая гидравлическая 11e0855_002_00 Трубопровод распределительного клапана 00c1920_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0018

Комплект:16

Примечание:M10×70-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0002

Комплект:24

Примечание:10

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0294

Комплект:4

Примечание:32.5×3.55

№ на схеме:4

Наименование:TUBE AS

Каталожный номер:10D7326

Комплект:1

Примечание:

№ на схеме:5

Наименование:TUBE AS

Каталожный номер:10D7325

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0019

Комплект:8

Примечание:M10×30-8.8-ZN.D

№ на схеме:7

Наименование:SPLIT FLANGE

Каталожный номер:72A0035

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:12B0250

Комплект:2

Примечание:37.5×3.55

№ на схеме:9

Наименование:TUBE AS

Каталожный номер:10D7292

Комплект:1

Примечание:

№ на схеме:10

Наименование:U-BOLT

Каталожный номер:88A0208

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0030

Комплект:16

Примечание:10-200HV-ZN.D

№ на схеме:12

Наименование:NUT

Каталожный номер:03B0053

Комплект:8

Примечание:M10-8-ZN.D

№ на схеме:13

Наименование:PLATE

Каталожный номер:23A7235

Комплект:4

Примечание:

№ на схеме:14

Наименование:TUBE AS

Каталожный номер:10D7293

Комплект:1

Примечание:

№ на схеме:15

Наименование:TUBE AS

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE AS

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:-

Комплект:4

Примечание:M10×20-8.8-ZN.D

№ на схеме:20

Наименование:BOLT

Каталожный номер:-

Комплект:4

Примечание:M10×16-8.8-ZN.D

№ на схеме:21

Наименование:TUBE AS

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:-

Комплект:2

Примечание:16×2.4

№ на схеме:23

Наименование:PLUG

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:24

Наименование:CLAMP

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:25

Наименование:TUBE AS

Каталожный номер:-

Комплект:1

Примечание:
