Трубопровод распределительного клапана 00c2641_000_00

← Трубопровод баллона стрелы 00c2639_000_00 Клапан распределительный в сборе 12c2547_000_00 →

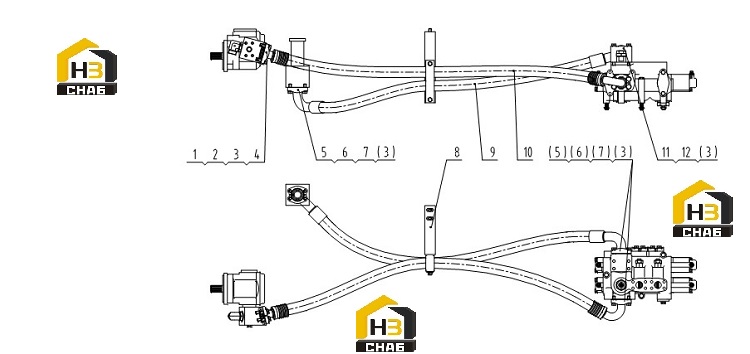

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0017

Комплект:4

Примечание:M12×30-8.8-ZN.D

№ на схеме:2

Наименование:O-RING

Каталожный номер:12B0250

Комплект:1

Примечание:37.5×3.55

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0008

Комплект:20

Примечание:12

№ на схеме:4

Наименование:PLATE

Каталожный номер:72A0010

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0268

Комплект:4

Примечание:47.5×3.55

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0035

Комплект:12

Примечание:M12×35-8.8-ZN.D

№ на схеме:7

Наименование:SPLIT FLANGE

Каталожный номер:72A0003

Комплект:3

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:09C1299

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE AS

Каталожный номер:07C3935

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE AS

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:11

Наименование:FLANGE

Каталожный номер:04A2500

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:01B0142

Комплект:4

Примечание:M12×90-8.8-ZN.D
