Клапан распределительный в сборе 12c2547_000_00

← Трубопровод распределительного клапана 00c2641_000_00 Узел установки контрольного клапана 12c3527_000_00 →

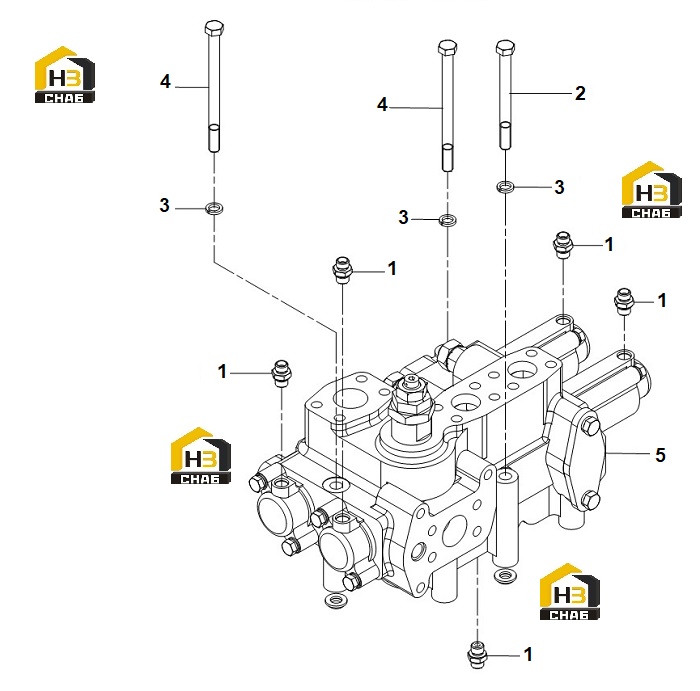

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:30C0232

Комплект:5

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:01B0206

Комплект:1

Примечание:M12×130-8.8-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0008

Комплект:3

Примечание:12

№ на схеме:4

Наименование:BOLT

Каталожный номер:01B0122

Комплект:2

Примечание:M12×160-8.8-ZN.D

№ на схеме:5

Наименование:CONTROL VALVE

Каталожный номер:12C0025

Комплект:1

Примечание:
