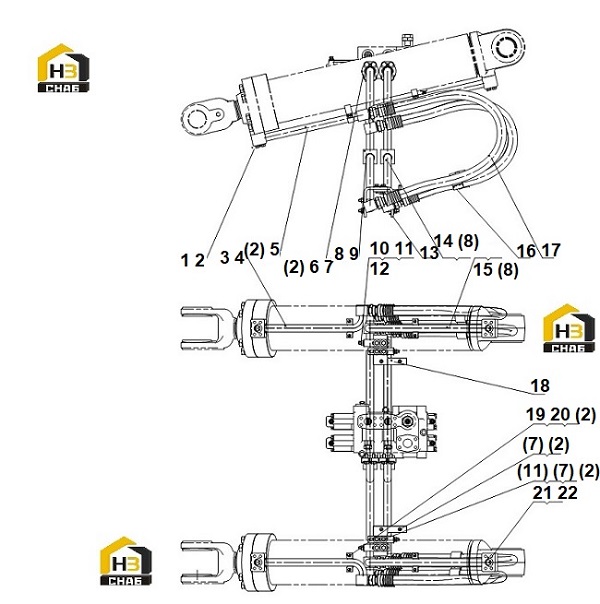

Трубопровод баллона стрелы 00c2639_000_00

← Трубопровод цилиндра вращающегося ковша 00c2632_002_00 Трубопровод распределительного клапана 00c2641_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0018

Комплект:16

Примечание:M10×70-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0002

Комплект:52

Примечание:10

№ на схеме:3

Наименование:TUBE AS

Каталожный номер:10D9257

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:12B0294

Комплект:4

Примечание:32.5×3.55

№ на схеме:5

Наименование:TUBE AS

Каталожный номер:10D9260

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:72A0010

Комплект:2

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0019

Комплект:20

Примечание:M10×30-8.8-ZN.D

№ на схеме:8

Наименование:O-RING

Каталожный номер:12B0250

Комплект:2

Примечание:37.5×3.55

№ на схеме:9

Наименование:TUBE AS

Каталожный номер:10D9250

Комплект:1

Примечание:

№ на схеме:10

Наименование:U-BOLT

Каталожный номер:88A0208

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0030

Комплект:16

Примечание:10-200HV-ZN.D

№ на схеме:12

Наименование:NUT

Каталожный номер:03B0053

Комплект:8

Примечание:M10-8-ZN.D

№ на схеме:13

Наименование:PLATE

Каталожный номер:23A7235

Комплект:4

Примечание:

№ на схеме:14

Наименование:TUBE AS

Каталожный номер:10D9256

Комплект:1

Примечание:

№ на схеме:15

Наименование:TUBE AS

Каталожный номер:10D9259

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:09C0647

Комплект:2

Примечание:

№ на схеме:17

Наименование:HOSE AS

Каталожный номер:07C2855

Комплект:4

Примечание:

№ на схеме:18

Наименование:PLATE

Каталожный номер:14A6920

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0005

Комплект:4

Примечание:M10×20-8.8-ZN.D

№ на схеме:20

Наименование:CLAMP

Каталожный номер:27A0046

Комплект:4

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:12B0351

Комплект:2

Примечание:16×2.4

№ на схеме:22

Наименование:PLUG

Каталожный номер:03B0093

Комплект:2

Примечание:
