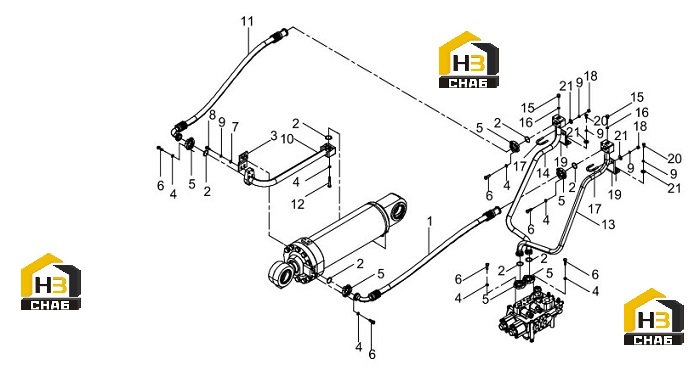

Трубопровод цилиндра вращающегося ковша 00c2632_002_00

← Фильтр контрольный масляный 53c0167_001_00 Трубопровод баллона стрелы 00c2639_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS

Каталожный номер:07C3856

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:12B0287

Комплект:9

Примечание:36.5×3.55

№ на схеме:3

Наименование:BRACKET

Каталожный номер:22C0006

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0008

Комплект:38

Примечание:12

№ на схеме:5

Наименование:PLATE

Каталожный номер:72A0010

Комплект:8

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0035

Комплект:26

Примечание:M12×35-8.8-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0001

Комплект:4

Примечание:10-140HV-ZN.D

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0012

Комплект:2

Примечание:M10×25-8.8-ZN.D

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0002

Комплект:22

Примечание:10

№ на схеме:10

Наименование:TUBE AS

Каталожный номер:10D6980

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:07C3857

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0033

Комплект:4

Примечание:M12×70-8.8-ZN.D

№ на схеме:13

Наименование:TUBE AS

Каталожный номер:10D9737

Комплект:1

Примечание:

№ на схеме:14

Наименование:TUBE AS

Каталожный номер:10D9736

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLUG

Каталожный номер:03B0093

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:12B0351

Комплект:2

Примечание:16×2.4

№ на схеме:17

Наименование:U-BOLT

Каталожный номер:88A0208

Комплект:2

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:M10-8-ZN.D

№ на схеме:19

Наименование:PLATE

Каталожный номер:29A1553

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0005

Комплект:4

Примечание:M10×20-8.8-ZN.D

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0030

Комплект:8

Примечание:10-200HV-ZN.D
