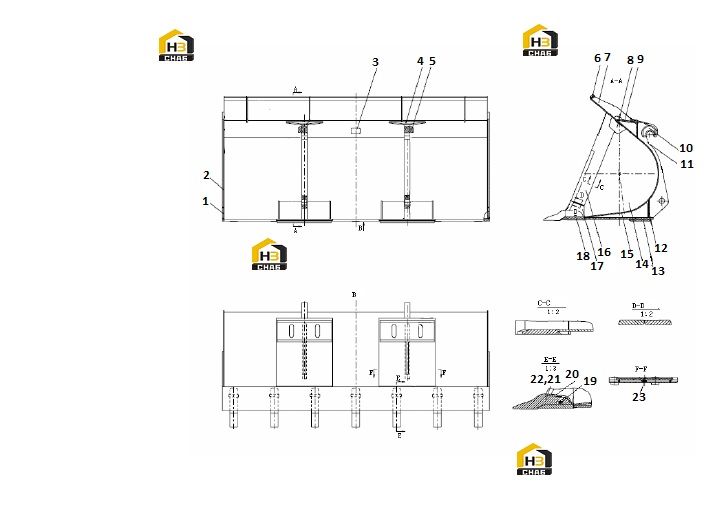

Комплектующие ковша в сборе

← Комплект разъемного устройства Кронштейн с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLATE

Каталожный номер:16A0340

Комплект:-

Примечание:

№ на схеме:2

Наименование:PLATE

Каталожный номер:16A0592

Комплект:-

Примечание:

№ на схеме:3

Наименование:PLATE

Каталожный номер:10A0019

Комплект:-

Примечание:

№ на схеме:4

Наименование:PLATE

Каталожный номер:14A3518

Комплект:-

Примечание:

№ на схеме:5

Наименование:PLATE

Каталожный номер:17A1683

Комплект:-

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:14A0878

Комплект:-

Примечание:

№ на схеме:7

Наименование:PLATE

Каталожный номер:13A2167

Комплект:-

Примечание:

№ на схеме:8

Наименование:PLATE

Каталожный номер:23A0582

Комплект:-

Примечание:

№ на схеме:9

Наименование:PLATE

Каталожный номер:23A4427

Комплект:-

Примечание:

№ на схеме:10

Наименование:PLATE

Каталожный номер:17A1682

Комплект:-

Примечание:

№ на схеме:11

Наименование:PLATE

Каталожный номер:18A1365

Комплект:-

Примечание:

№ на схеме:12

Наименование:BASE PLATE

Каталожный номер:02D1837

Комплект:-

Примечание:

№ на схеме:13

Наименование:ANTI-ABRASION PLATE

Каталожный номер:16A0200

Комплект:-

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:12A1600

Комплект:-

Примечание:

№ на схеме:15

Наименование:PLATE

Каталожный номер:23A0911

Комплект:-

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:16A0593

Комплект:-

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:16A0341

Комплект:-

Примечание:

№ на схеме:18

Наименование:PLATE

Каталожный номер:17A0339

Комплект:-

Примечание:

№ на схеме:19

Наименование:PIN

Каталожный номер:14A0215

Комплект:-

Примечание:

№ на схеме:20

Наименование:TIP

Каталожный номер:72A0058

Комплект:-

Примечание:

№ на схеме:21

Наименование:TIP

Каталожный номер:72A0059

Комплект:-

Примечание:

№ на схеме:22

Наименование:ADAPTER

Каталожный номер:72A0151

Комплект:-

Примечание:

№ на схеме:23

Наименование:PLATE

Каталожный номер:18A1366

Комплект:-

Примечание:
