Кронштейн с комплектующими

← Комплектующие ковша в сборе Вилка →

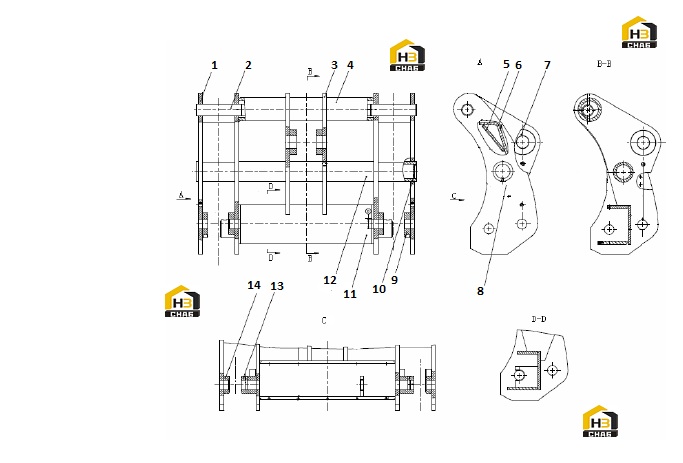

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLATE

Каталожный номер:16A3073

Комплект:-

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:60A0849

Комплект:-

Примечание:

№ на схеме:3

Наименование:PLATE

Каталожный номер:16A3074

Комплект:-

Примечание:

№ на схеме:4

Наименование:BEAM

Каталожный номер:38A1011

Комплект:-

Примечание:

№ на схеме:5

Наименование:PLATE

Каталожный номер:14A4361

Комплект:-

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:23A4438

Комплект:-

Примечание:

№ на схеме:7

Наименование:PLATE

Каталожный номер:55A0278

Комплект:-

Примечание:

№ на схеме:8

Наименование:PLATE

Каталожный номер:10A0019

Комплект:-

Примечание:

№ на схеме:9

Наименование:PLATE

Каталожный номер:55A0279

Комплект:-

Примечание:

№ на схеме:10

Наименование:PLATE

Каталожный номер:13A2170

Комплект:-

Примечание:

№ на схеме:11

Наименование:ACTUATOR SEAT

Каталожный номер:00D2265

Комплект:-

Примечание:

№ на схеме:12

Наименование:BEAM

Каталожный номер:38A1012

Комплект:-

Примечание:

№ на схеме:13

Наименование:PLATE

Каталожный номер:51A1100

Комплект:-

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:51A1099

Комплект:-

Примечание:
