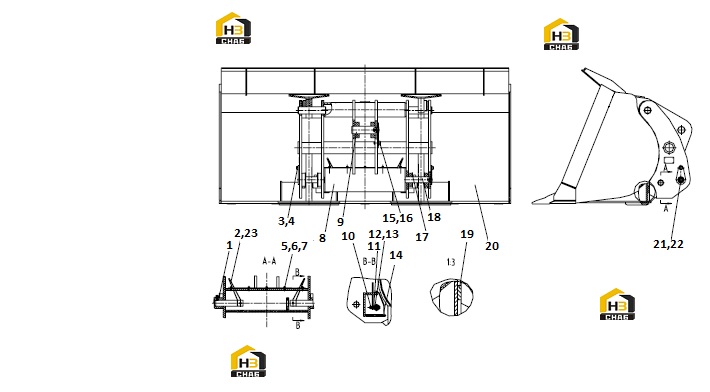

Комплект разъемного устройства

← Вилка погрузочная Комплектующие ковша в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIN

Каталожный номер:60A1007

Комплект:2

Примечание:

№ на схеме:2

Наименование:POINTER

Каталожный номер:12A1346

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0012

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0093

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0075

Комплект:10

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0006

Комплект:10

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0005

Комплект:10

Примечание:

№ на схеме:8

Наименование:BRACKET

Каталожный номер:32D0304

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:11D0065

Комплект:1

Примечание:

№ на схеме:10

Наименование:LOCK NUT

Каталожный номер:03B0034

Комплект:2

Примечание:

№ на схеме:11

Наименование:CUSHION

Каталожный номер:55A1695

Комплект:2

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0205

Комплект:2

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0009

Комплект:4

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:21A3207

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0055

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0016

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:56A0095

Комплект:4

Примечание:

№ на схеме:18

Наименование:PIN

Каталожный номер:11D0064

Комплект:2

Примечание:

№ на схеме:19

Наименование:BLOCK

Каталожный номер:14A0408

Комплект:2

Примечание:

№ на схеме:20

Наименование:BUCKET

Каталожный номер:22D0404

Комплект:1

Примечание:

№ на схеме:21

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:5

Примечание:

№ на схеме:22

Наименование:JACKET

Каталожный номер:86A0258

Комплект:5

Примечание:

№ на схеме:23

Наименование:SPACER RING

Каталожный номер:55A2169

Комплект:2

Примечание:
