Вилка погрузочная

← Система погрузочная Комплект разъемного устройства →

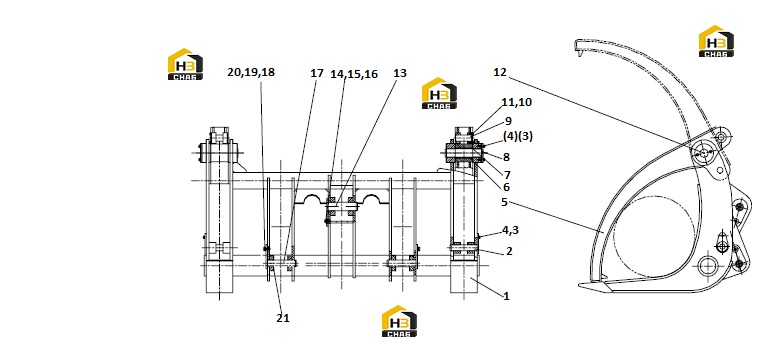

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FORK BODY

Каталожный номер:25D0039

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:11D0052

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0017

Комплект:6

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0008

Комплект:6

Примечание:

№ на схеме:5

Наименование:FORK

Каталожный номер:25D0040

Комплект:2

Примечание:

№ на схеме:6

Наименование:BUSHING

Каталожный номер:55A0205

Комплект:2

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:35C0013

Комплект:4

Примечание:

№ на схеме:8

Наименование:PIN

Каталожный номер:11D0307

Комплект:2

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:11D0303

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:01B0075

Комплект:8

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:12

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:6

Примечание:

№ на схеме:13

Наименование:PIN

Каталожный номер:11D0065

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0231

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0016

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0019

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:11D0064

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0059

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0012

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0015

Комплект:2

Примечание:

№ на схеме:21

Наименование:SPACER

Каталожный номер:56A0095

Комплект:4

Примечание:
