Стартер

← Топливопровод Генератор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

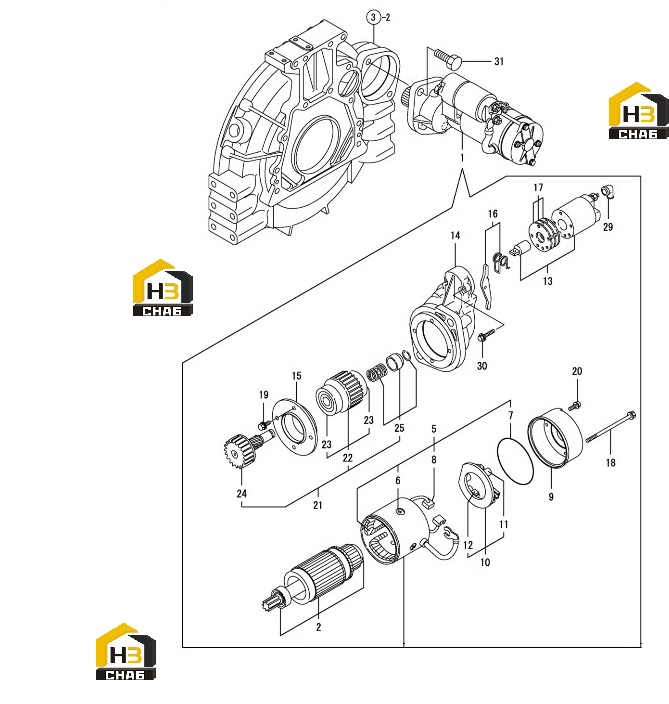

№ на схеме:1

Наименование:STARTER 12V,3KW

Каталожный номер:129940-77010

Комплект:1

Примечание:

№ на схеме:2

Наименование:ARMATURE ASSY

Каталожный номер:129940-77100

Комплект:1

Примечание:

№ на схеме:5

Наименование:COIL ASSY, FIELD

Каталожный номер:129940-77130

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW, POLE CORE SET

Каталожный номер:129940-77140

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:129940-77150

Комплект:1

Примечание:

№ на схеме:8

Наименование:BRUSH (+)(-)

Каталожный номер:129940-77160

Комплект:2

Примечание:

№ на схеме:9

Наименование:COVER, REAR

Каталожный номер:129940-77170

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOLDER, BRUSH

Каталожный номер:129940-77180

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING, BRUSH

Каталожный номер:129940-77190

Комплект:1

Примечание:

№ на схеме:12

Наименование:BRUSH (+)(-)

Каталожный номер:129940-77200

Комплект:2

Примечание:

№ на схеме:13

Наименование:SWITCH ASSY,MAGNETIC

Каталожный номер:129940-77210

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOUSING, GEARS

Каталожный номер:129940-77220

Комплект:1

Примечание:

№ на схеме:15

Наименование:RETAINER, BEARING

Каталожный номер:129940-77230

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIFT LEVER SET

Каталожный номер:129940-77240

Комплект:1

Примечание:

№ на схеме:17

Наименование:COVER ASSY, DUST

Каталожный номер:129940-77250

Комплект:1

Примечание:

№ на схеме:18

Наименование:THROUGHT BOLT

Каталожный номер:129940-77260

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT M6X 20

Каталожный номер:129940-77270

Комплект:4

Примечание:

№ на схеме:20

Наименование:SCREW M4X 10

Каталожный номер:129940-77280

Комплект:2

Примечание:

№ на схеме:21

Наименование:PINION ASSY

Каталожный номер:123900-77510

Комплект:1

Примечание:

№ на схеме:22

Наименование:CLUTCH ASSY

Каталожный номер:123900-77520

Комплект:1

Примечание:

№ на схеме:23

Наименование:BALL BEARING

Каталожный номер:X2240610100

Комплект:2

Примечание:

№ на схеме:24

Наименование:SHAFT, PINION

Каталожный номер:123900-77540

Комплект:1

Примечание:

№ на схеме:25

Наименование:STOPPER KIT, PINION

Каталожный номер:119131-77550

Комплект:1

Примечание:

№ на схеме:29

Наименование:TERMINAL COVER

Каталожный номер:121254-77810

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT M 6X 37

Каталожный номер:114371-79070

Комплект:2

Примечание:

№ на схеме:31

Наименование:BOLT M12X 25 PLATED

Каталожный номер:26116-120252

Комплект:2

Примечание:
