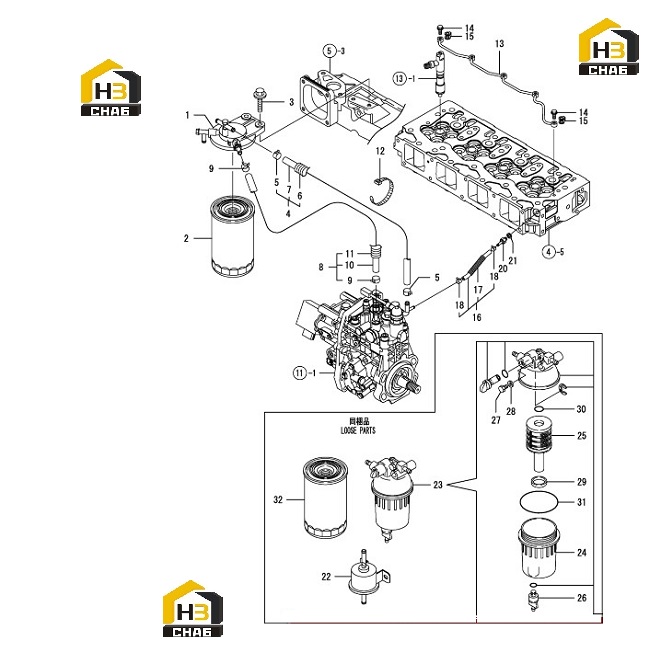

Топливопровод

← Клапан впрыска топлива Стартер →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET,FUEL FILTER

Каталожный номер:129004-55612

Комплект:1

Примечание:

№ на схеме:2

Наименование:FILTER, FUEL OIL

Каталожный номер:129907-55801

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT M 8X 30 PLATED

Каталожный номер:26106-080302

Комплект:2

Примечание:

№ на схеме:4

Наименование:PIPE ASSY, FUEL

Каталожный номер:129457-59010

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLAMP 12

Каталожный номер:124766-59050

Комплект:2

Примечание:

№ на схеме:6

Наименование:PROTECTOR, FUEL PIPE

Каталожный номер:129957-59120

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIPE, FUEL OIL

Каталожный номер:105025-59750

Комплект:1

Примечание:

№ на схеме:8

Наименование:PIPE ASSY, FUEL

Каталожный номер:129961-59310

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMP 12

Каталожный номер:124766-59050

Комплект:2

Примечание:

№ на схеме:10

Наименование:PIPE, FUEL OIL

Каталожный номер:129136-59110

Комплект:1

Примечание:

№ на схеме:11

Наименование:TUBE

Каталожный номер:129961-59110

Комплект:1

Примечание:

№ на схеме:12

Наименование:CLAMP 140

Каталожный номер:121750-59890

Комплект:1

Примечание:

№ на схеме:13

Наименование:PIPE ASSY,F.O.RETURN

Каталожный номер:129907-59140

Комплект:1

Примечание:

№ на схеме:14

Наименование:JOINT BOLT M6

Каталожный номер:123907-59540

Комплект:5

Примечание:

№ на схеме:15

Наименование:PACKING,FUEL RETURN

Каталожный номер:123907-59550

Комплект:5

Примечание:

№ на схеме:16

Наименование:PIPE, FUEL RETURN

Каталожный номер:129927-59550

Комплект:1

Примечание:

№ на схеме:17

Наименование:CORRUGATED TUBE

Каталожный номер:129263-49750

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:124722-59050

Комплект:2

Примечание:

№ на схеме:20

Наименование:HOSE JOINT 4

Каталожный номер:123907-59560

Комплект:1

Примечание:

№ на схеме:21

Наименование:SEAL WASHER

Каталожный номер:22190-080002

Комплект:1

Примечание:

№ на схеме:22

Наименование:PUMP8S ASSY, FUEL FEED

Каталожный номер:119225-52102

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEPARATOR ASSY

Каталожный номер:129245-55700

Комплект:1

Примечание:

№ на схеме:24

Наименование:CUP ASSY

Каталожный номер:129245-55720

Комплект:1

Примечание:

№ на схеме:25

Наименование:ELEMENT

Каталожный номер:129242-55730

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLUG,DRAIN

Каталожный номер:129242-55740

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLUG,BREATHER

Каталожный номер:129242-55750

Комплект:1

Примечание:

№ на схеме:28

Наименование:PACKING,BREATHER

Каталожный номер:129242-55760

Комплект:1

Примечание:

№ на схеме:29

Наименование:FLOAT

Каталожный номер:129242-55770

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-RING 1A P-16.0

Каталожный номер:24311-000160

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING 1A G-75.0

Каталожный номер:24321-000750

Комплект:1

Примечание:

№ на схеме:32

Наименование:FILTER, FUEL OIL

Каталожный номер:129907-55801

Комплект:1

Примечание:
