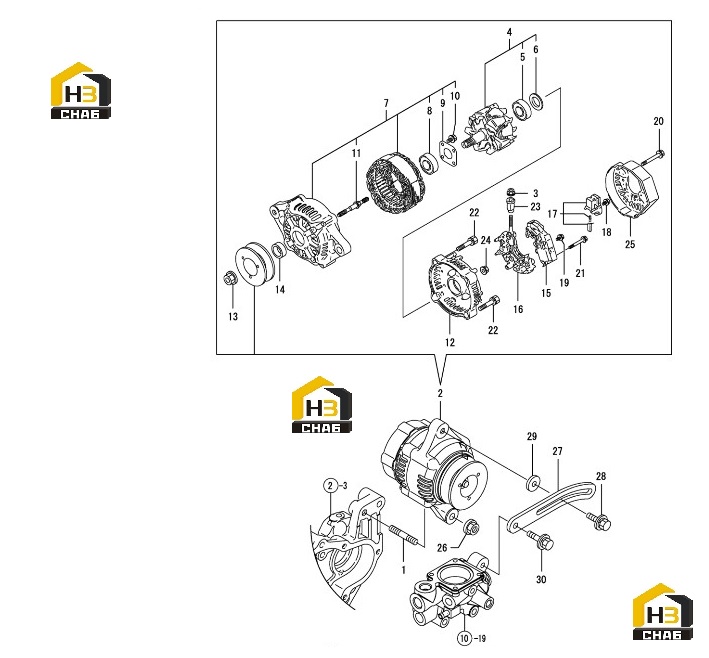

Генератор

← Стартер Блок управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STUD

Каталожный номер:129795-01900

Комплект:1

Примечание:

№ на схеме:2

Наименование:GENERATOR

Каталожный номер:123951-77200

Комплект:1

Примечание:

№ на схеме:3

Наименование:NUT

Каталожный номер:X9490561001

Комплект:1

Примечание:

№ на схеме:4

Наименование:ROTOR ASSY

Каталожный номер:129052-77380

Комплект:1

Примечание:

№ на схеме:5

Наименование:BALL BEARING

Каталожный номер:125301-79240

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER, BEARING

Каталожный номер:119620-79250

Комплект:1

Примечание:

№ на схеме:7

Наименование:FRAME ASSY

Каталожный номер:129052-77421

Комплект:1

Примечание:

№ на схеме:8

Наименование:BALL BEARING

Каталожный номер:119620-79200

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLATE

Каталожный номер:119620-79210

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:119620-79220

Комплект:4

Примечание:

№ на схеме:11

Наименование:BOLT, STUD

Каталожный номер:119620-79230

Комплект:2

Примечание:

№ на схеме:12

Наименование:FLAME

Каталожный номер:128401-77440

Комплект:1

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:119620-77470

Комплект:1

Примечание:

№ на схеме:14

Наименование:COLLAR

Каталожный номер:119620-77490

Комплект:1

Примечание:

№ на схеме:15

Наименование:REGULATOR ASSY

Каталожный номер:119626-77710

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOLDER,SUB,RECTIFIER

Каталожный номер:129052-79260

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOLDER, BRUSH

Каталожный номер:129052-79270

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:119620-79290

Комплект:6

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:119620-79300

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:119620-79310

Комплект:3

Примечание:

№ на схеме:21

Наименование:SCREW W/WASHER

Каталожный номер:119620-79320

Комплект:2

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:119620-79330

Комплект:2

Примечание:

№ на схеме:23

Наименование:INSULATION BUSH

Каталожный номер:119620-79340

Комплект:1

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:119620-79350

Комплект:2

Примечание:

№ на схеме:25

Наименование:COVER, END, RR

Каталожный номер:119626-77450

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:26306-100002

Комплект:1

Примечание:

№ на схеме:27

Наименование:ADJUSTER

Каталожный номер:129916-77300

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:119810-77340

Комплект:1

Примечание:

№ на схеме:29

Наименование:SPACER

Каталожный номер:121236-77340

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT M 8X 30

Каталожный номер:26014-080302

Комплект:1

Примечание:
