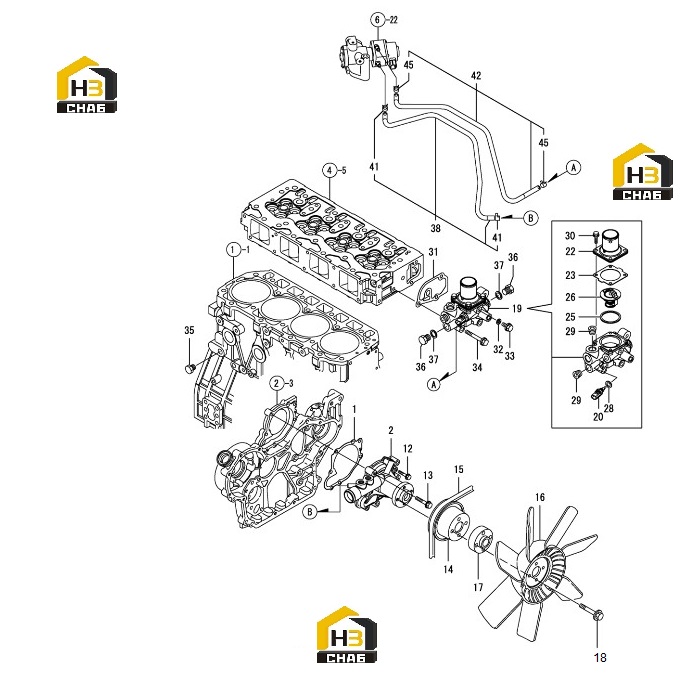

Насос водяной,вентилятор

← Трубка масляная в сборе Насос топливный высокого давления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET, CW-P

Каталожный номер:129900-42020

Комплект:1

Примечание:

№ на схеме:2

Наименование:PUMP ASSY, WATER

Каталожный номер:129948-42100

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT M 6X 30 PLATED

Каталожный номер:26106-060302

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT M 8X 55 PLATED

Каталожный номер:26106-080552

Комплект:5

Примечание:

№ на схеме:14

Наименование:V-PULLEY

Каталожный номер:123900-42470

Комплект:1

Примечание:

№ на схеме:15

Наименование:V-BELT, B43.0CH

Каталожный номер:129948-42240

Комплект:1

Примечание:

№ на схеме:16

Наименование:FAN, COOLING

Каталожный номер:123900-44740

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:123900-44761

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT M10X 45 PLATED

Каталожный номер:26106-100452

Комплект:4

Примечание:

№ на схеме:19

Наименование:CASE ASSY,THERMOSTAT

Каталожный номер:129927-49800

Комплект:1

Примечание:

№ на схеме:20

Наименование:THERMOMETER

Каталожный номер:129927-44900

Комплект:1

Примечание:

№ на схеме:22

Наименование:COVER, THERMOSTAT

Каталожный номер:129916-49530

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET, THERMOSTAT

Каталожный номер:121850-49540

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET, THERMOSTAT

Каталожный номер:121850-49550

Комплект:1

Примечание:

№ на схеме:26

Наименование:THERMOSTAT,71

Каталожный номер:121850-49810

Комплект:1

Примечание:

№ на схеме:28

Наименование:SEAL WASHER 12

Каталожный номер:22190-120002

Комплект:1

Примечание:

№ на схеме:29

Наименование:PLUG PT3/8,STEEL

Каталожный номер:23875-030000

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT M 6X 20 PLATED

Каталожный номер:26106-060202

Комплект:4

Примечание:

№ на схеме:31

Наименование:GASKET, CASE

Каталожный номер:129900-49870

Комплект:1

Примечание:

№ на схеме:32

Наименование:GASKET 8, ROUND

Каталожный номер:23414-080000

Комплект:1

Примечание:

№ на схеме:33

Наименование:BOLT M 8X 12 PLATED

Каталожный номер:26106-080122

Комплект:1

Примечание:

№ на схеме:34

Наименование:BOLT M 8X 60 PLATED

Каталожный номер:26106-080602

Комплект:3

Примечание:

№ на схеме:35

Наименование:PLUG, DRAIN

Каталожный номер:171056-49120

Комплект:1

Примечание:

№ на схеме:36

Наименование:PLUG M16

Каталожный номер:121450-42450

Комплект:2

Примечание:

№ на схеме:37

Наименование:GASKET 16

Каталожный номер:124465-44950

Комплект:2

Примечание:

№ на схеме:38

Наименование:PIPE ASSY, WATER A

Каталожный номер:129927-49610

Комплект:1

Примечание:

№ на схеме:41

Наименование:CLAMP 12

Каталожный номер:23080-012000

Комплект:2

Примечание:

№ на схеме:42

Наименование:PIPE ASSY, WATER B

Каталожный номер:129927-49620

Комплект:1

Примечание:

№ на схеме:45

Наименование:CLAMP 12

Каталожный номер:23080-012000

Комплект:2

Примечание:
