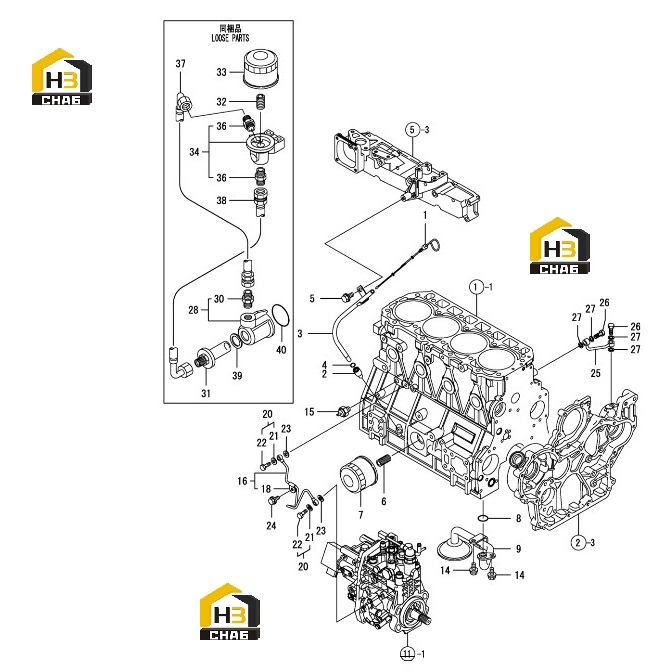

Трубка масляная в сборе

← Вал коленчатый и поршень Насос водяной,вентилятор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DIPSTICK, LUB.OIL

Каталожный номер:129951-34801

Комплект:1

Примечание:

№ на схеме:2

Наименование:GUIDE, DIPSTICK

Каталожный номер:119260-34810

Комплект:1

Примечание:

№ на схеме:3

Наименование:GUIDE, DIPSTICK

Каталожный номер:129928-34850

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING 1A P-10A

Каталожный номер:24311-240100

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT M 8X 16 PLATED

Каталожный номер:26106-080162

Комплект:1

Примечание:

№ на схеме:6

Наименование:STUD, LUB.OIL FILTER

Каталожный номер:119000-35140

Комплект:1

Примечание:

№ на схеме:7

Наименование:FILTER 80X80L

Каталожный номер:129150-35160

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING P20

Каталожный номер:129900-32030

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIPE ASSY, OIL INLET

Каталожный номер:129900-35000

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT M 8X 12 PLATED

Каталожный номер:26106-080122

Комплект:2

Примечание:

№ на схеме:15

Наименование:SWITCH,OIL PRESS.0.5

Каталожный номер:119761-39450

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIPE ASSY, LUB.OIL

Каталожный номер:129927-39060

Комплект:1

Примечание:

№ на схеме:18

Наименование:SUPPORT,PIPE

Каталожный номер:123907-39500

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT ASSY, JOINT

Каталожный номер:129005-59830

Комплект:2

Примечание:

№ на схеме:21

Наименование:SEAL WASHER 8S

Каталожный номер:22190-080002

Комплект:2

Примечание:

№ на схеме:22

Наименование:JOINT BOLT

Каталожный номер:23857-030000

Комплект:3

Примечание:

№ на схеме:23

Наименование:SEAL WASHER

Каталожный номер:22190-080002

Комплект:2

Примечание:

№ на схеме:24

Наименование:BOLT8S M8X12 PLATED

Каталожный номер:26106-080122

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIPE

Каталожный номер:129930-39050

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT, PIPE JOINT

Каталожный номер:105010-39140

Комплект:2

Примечание:

№ на схеме:27

Наименование:SEAL WASHER 8S

Каталожный номер:22190-080002

Комплект:4

Примечание:

№ на схеме:28

Наименование:CASE ASSY, LUB.OIL

Каталожный номер:129944-35110

Комплект:1

Примечание:

№ на схеме:30

Наименование:ADAPTER

Каталожный номер:129953-39500

Комплект:1

Примечание:

№ на схеме:31

Наименование:COVER, CASE

Каталожный номер:129939-35130

Комплект:1

Примечание:

№ на схеме:32

Наименование:STUD, LUB.OIL FILTER

Каталожный номер:119000-35140

Комплект:1

Примечание:

№ на схеме:33

Наименование:FILTER 80X80L

Каталожный номер:129150-35153

Комплект:1

Примечание:

№ на схеме:34

Наименование:BRACKET ASSY, LUB.OI

Каталожный номер:129944-35210

Комплект:1

Примечание:

№ на схеме:36

Наименование:ADAPTER

Каталожный номер:129953-39500

Комплект:2

Примечание:

№ на схеме:37

Наименование:PIPE, LUB.OIL

Каталожный номер:129944-39101

Комплект:1

Примечание:

№ на схеме:38

Наименование:PIPE ASSY, OIL A

Каталожный номер:129953-39101

Комплект:1

Примечание:

№ на схеме:39

Наименование:SEAL WASHER 30S

Каталожный номер:22190-300002

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-RING 1A G-60.0

Каталожный номер:24321-000600

Комплект:1

Примечание:
