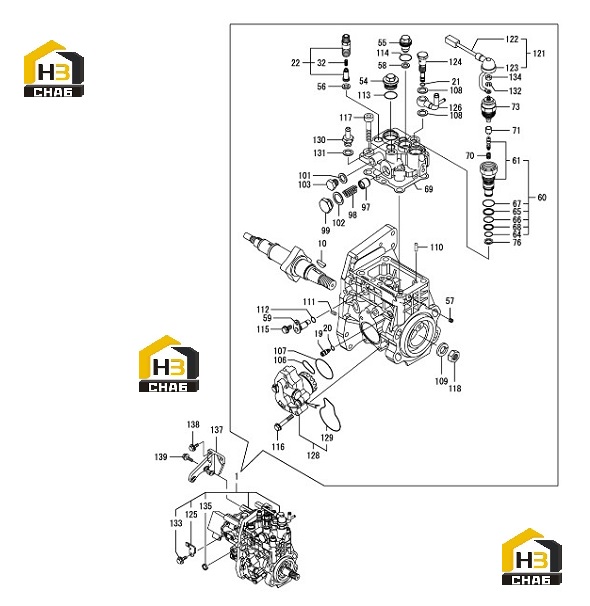

Насос топливный высокого давления

← Насос водяной,вентилятор Датчик →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INJECTON PUMP ASSY

Каталожный номер:729939-51360

Комплект:1

Примечание:

№ на схеме:10

Наименование:KEY 5X19

Каталожный номер:144626-51090

Комплект:1

Примечание:

№ на схеме:19

Наименование:STOPPER

Каталожный номер:158600-51270

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:158563-51281

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:158563-51281

Комплект:1

Примечание:

№ на схеме:22

Наименование:SETTING, DELIVERY

Каталожный номер:129927-51390

Комплект:4

Примечание:

№ на схеме:32

Наименование:SPRING, DELIVERY

Каталожный номер:158563-51330

Комплект:4

Примечание:

№ на схеме:54

Наименование:PLUG

Каталожный номер:158601-51550

Комплект:1

Примечание:

№ на схеме:55

Наименование:PLUG

Каталожный номер:129907-51560

Комплект:1

Примечание:

№ на схеме:56

Наименование:PK(BARREL PLUG

Каталожный номер:158552-51571

Комплект:4

Примечание:

№ на схеме:57

Наименование:PLUG

Каталожный номер:158557-51570

Комплект:1

Примечание:

№ на схеме:58

Наименование:PACKING, PLUG

Каталожный номер:129906-51580

Комплект:1

Примечание:

№ на схеме:59

Наименование:LIFTER

Каталожный номер:158552-51580

Комплект:1

Примечание:

№ на схеме:60

Наименование:TIMER SET

Каталожный номер:129657-51590

Комплект:1

Примечание:

№ на схеме:61

Наименование:TIMER ASSY

Каталожный номер:129657-51600

Комплект:1

Примечание:

№ на схеме:64

Наименование:O-RING, 1011

Каталожный номер:158553-51670

Комплект:1

Примечание:

№ на схеме:65

Наименование:BACKUP RING

Каталожный номер:119802-51680

Комплект:1

Примечание:

№ на схеме:66

Наименование:O RING

Каталожный номер:119802-51690

Комплект:1

Примечание:

№ на схеме:67

Наименование:PACKING, 1020

Каталожный номер:24356-010200

Комплект:1

Примечание:

№ на схеме:68

Наименование:RING, BACKUP T2 P 15

Каталожный номер:24372-000150

Комплект:1

Примечание:

№ на схеме:69

Наименование:PACKING, HEAD

Каталожный номер:158560-51600

Комплект:1

Примечание:

№ на схеме:70

Наименование:SPRING,TIMER

Каталожный номер:119852-51630

Комплект:1

Примечание:

№ на схеме:71

Наименование:CAP,TIMER

Каталожный номер:119852-51640

Комплект:1

Примечание:

№ на схеме:73

Наименование:VALVE,SOLENOIDE

Каталожный номер:119852-51650

Комплект:1

Примечание:

№ на схеме:76

Наименование:PACKING,TIMER

Каталожный номер:158553-51680

Комплект:1

Примечание:

№ на схеме:97

Наименование:PISTON

Каталожный номер:158601-51770

Комплект:1

Примечание:

№ на схеме:98

Наименование:SPRING

Каталожный номер:158552-51781

Комплект:1

Примечание:

№ на схеме:99

Наименование:PLUG

Каталожный номер:158601-51790

Комплект:1

Примечание:

№ на схеме:101

Наименование:SEAL WASHER 12

Каталожный номер:22190-120002

Комплект:1

Примечание:

№ на схеме:102

Наименование:SEAL WASHER 18

Каталожный номер:22190-180002

Комплект:1

Примечание:

№ на схеме:103

Наименование:PLUG M12,HEX.

Каталожный номер:23887-120002

Комплект:1

Примечание:

№ на схеме:106

Наименование:O-RING

Каталожный номер:158552-52310

Комплект:1

Примечание:

№ на схеме:107

Наименование:O-RING 4E S42

Каталожный номер:158552-52400

Комплект:1

Примечание:

№ на схеме:108

Наименование:SEAL WASHER 12

Каталожный номер:22190-120002

Комплект:2

Примечание:

№ на схеме:109

Наименование:SPRING WASHER 18

Каталожный номер:22217-180000

Комплект:1

Примечание:

№ на схеме:110

Наименование:PARALLEL PIN 5X14

Каталожный номер:22312-050140

Комплект:2

Примечание:

№ на схеме:111

Наименование:SPRING PIN 5X10

Каталожный номер:22351-050010

Комплект:2

Примечание:

№ на схеме:112

Наименование:O-RING 1A P-7.0

Каталожный номер:24311-000070

Комплект:1

Примечание:

№ на схеме:113

Наименование:PACKING, 1020

Каталожный номер:24356-010200

Комплект:1

Примечание:

№ на схеме:114

Наименование:O RING

Каталожный номер:24356-020210

Комплект:1

Примечание:

№ на схеме:115

Наименование:BOLT 6X 10 PLATED

Каталожный номер:26106-060102

Комплект:1

Примечание:

№ на схеме:116

Наименование:BOLT M 6X 35 PLATED

Каталожный номер:26106-060352

Комплект:4

Примечание:

№ на схеме:117

Наименование:BOLT M10X 45

Каталожный номер:26450-100452

Комплект:4

Примечание:

№ на схеме:118

Наименование:NUT M18,LOCK

Каталожный номер:26776-180002

Комплект:1

Примечание:

№ на схеме:121

Наименование:HARNESS CMP

Каталожный номер:129927-51650

Комплект:1

Примечание:

№ на схеме:122

Наименование:HARNESS ,CSD

Каталожный номер:129927-51660

Комплект:1

Примечание:

№ на схеме:123

Наименование:CAP,RUBBER

Каталожный номер:129263-77941

Комплект:1

Примечание:

№ на схеме:124

Наименование:JOINT

Каталожный номер:158601-51650

Комплект:1

Примечание:

№ на схеме:125

Наименование:BRACKET ,CSD

Каталожный номер:129927-51670

Комплект:1

Примечание:

№ на схеме:126

Наименование:JOINT

Каталожный номер:158552-51670

Комплект:1

Примечание:

№ на схеме:128

Наименование:PUMP ASSY, FUEL FEED

Каталожный номер:158552-52100

Комплект:1

Примечание:

№ на схеме:129

Наименование:O-RING(FEED P INNER

Каталожный номер:158552-52500

Комплект:1

Примечание:

№ на схеме:130

Наименование:JOINT,PIPE

Каталожный номер:119934-59910

Комплект:1

Примечание:

№ на схеме:131

Наименование:SEAL WASHER 12

Каталожный номер:22190-120002

Комплект:1

Примечание:

№ на схеме:132

Наименование:SPRING WASHER

Каталожный номер:22217-050000

Комплект:5

Примечание:

№ на схеме:133

Наименование:BOLT M 6X 12 PLATED

Каталожный номер:26106-060122

Комплект:1

Примечание:

№ на схеме:134

Наименование:NUT M 5

Каталожный номер:26716-050002

Комплект:1

Примечание:

№ на схеме:135

Наименование:PLUG 16

Каталожный номер:27241-160000

Комплект:1

Примечание:

№ на схеме:137

Наименование:RETAINER(FOP

Каталожный номер:129927-51250

Комплект:1

Примечание:

№ на схеме:138

Наименование:BOLT M 8X 20 PLATED

Каталожный номер:26106-080202

Комплект:3

Примечание:

№ на схеме:139

Наименование:BOLT M 8X 30 PLATED

Каталожный номер:26106-080302

Комплект:3

Примечание:
