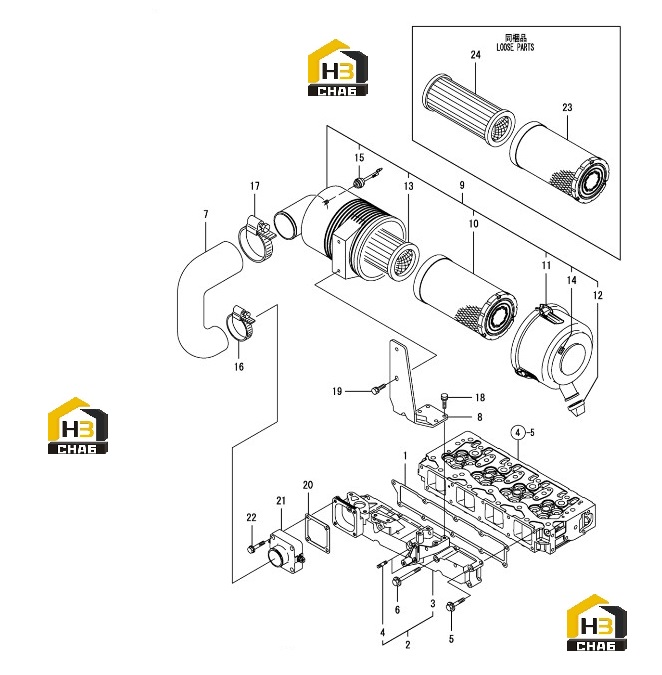

Коллектор всасывающий и воздухоочиститель

← Головка блока цилиндров и крышка Коллектор выпускной и глушитель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET, MANIFOLD

Каталожный номер:129907-12110

Комплект:1

Примечание:

№ на схеме:2

Наименование:MANIFOLD ASSY,INTAKE

Каталожный номер:129927-12150

Комплект:1

Примечание:

№ на схеме:3

Наименование:MANIFOLD,INTAKE

Каталожный номер:129927-12100

Комплект:1

Примечание:

№ на схеме:4

Наименование:STUD M 6X 20 PLATED

Каталожный номер:26216-060202

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOLT M 8X 45 PLATED

Каталожный номер:26106-080452

Комплект:6

Примечание:

№ на схеме:6

Наименование:BOLT M 8X 80 PLATED

Каталожный номер:26106-080802

Комплект:4

Примечание:

№ на схеме:7

Наименование:HOSE,INTAKE

Каталожный номер:129939-12070

Комплект:1

Примечание:

№ на схеме:8

Наименование:BRACKET,AIR CLEANER

Каталожный номер:129927-12560

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLEANER, AIR

Каталожный номер:129939-12570

Комплект:1

Примечание:

№ на схеме:10

Наименование:ELEMENT, OUTER

Каталожный номер:129935-12520

Комплект:1

Примечание:

№ на схеме:11

Наименование:COVER-ASSY

Каталожный номер:119160-12530

Комплект:1

Примечание:

№ на схеме:12

Наименование:VALVE

Каталожный номер:119160-12540

Комплект:1

Примечание:

№ на схеме:13

Наименование:ELEMENT, INNER

Каталожный номер:119160-12570

Комплект:1

Примечание:

№ на схеме:14

Наименование:MARKING,(W)

Каталожный номер:129612-12650

Комплект:1

Примечание:

№ на схеме:15

Наименование:INDICATOR

Каталожный номер:119140-12680

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLAMP 80

Каталожный номер:23000-080000

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLAMP 90

Каталожный номер:23000-090000

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT M 8X 22

Каталожный номер:26013-080222

Комплект:4

Примечание:

№ на схеме:19

Наименование:BOLT M 8X 22

Каталожный номер:26013-080222

Комплект:2

Примечание:

№ на схеме:20

Наименование:GASKET, (NON-ASB.)

Каталожный номер:121850-77021

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEATER, AIR

Каталожный номер:129915-77051

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT M 8X 35 PLATED

Каталожный номер:26106-080352

Комплект:4

Примечание:

№ на схеме:23

Наименование:ELEMENT, OUTER

Каталожный номер:129935-12520

Комплект:1

Примечание:

№ на схеме:24

Наименование:ELEMENT, INNER

Каталожный номер:119160-12570

Комплект:1

Примечание:
