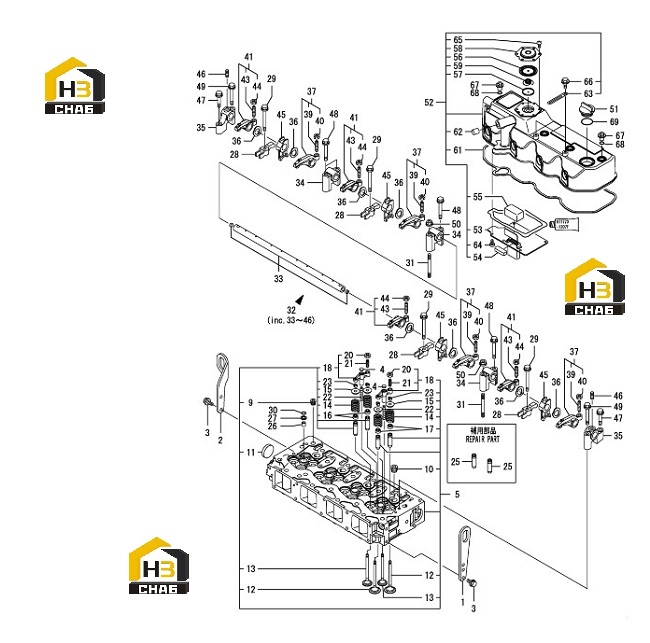

Головка блока цилиндров и крышка

← Корпус маховика и масляный поддон Коллектор всасывающий и воздухоочиститель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LIFTER, ENGINE

Каталожный номер:129900-07900

Комплект:1

Примечание:

№ на схеме:2

Наименование:LIFTER, ENGINE

Каталожный номер:129910-07900

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT M 8X 16 PLATED

Каталожный номер:26106-080162

Комплект:4

Примечание:

№ на схеме:4

Наименование:SEAT A,VALVE BRIDGE

Каталожный номер:123907-11550

Комплект:8

Примечание:

№ на схеме:5

Наименование:HEAD ASSY, CYLINDER

Каталожный номер:129927-11700

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLUG PT1/4,SCREW

Каталожный номер:23876-020000

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLUG PT3/8,SCREW

Каталожный номер:23876-030000

Комплект:4

Примечание:

№ на схеме:11

Наименование:PLUG 40

Каталожный номер:27241-400000

Комплект:1

Примечание:

№ на схеме:12

Наименование:VALVE, INTAKE

Каталожный номер:129907-11100

Комплект:8

Примечание:

№ на схеме:13

Наименование:VALVE, EXHAUST

Каталожный номер:129907-11110

Комплект:8

Примечание:

№ на схеме:14

Наименование:SPRING, VALVE

Каталожный номер:129907-11120

Комплект:16

Примечание:

№ на схеме:15

Наименование:RETAINER, SPRING

Каталожный номер:119620-11180

Комплект:16

Примечание:

№ на схеме:16

Наименование:SEAL, VALVE STEM

Каталожный номер:119803-11340

Комплект:8

Примечание:

№ на схеме:17

Наименование:SEAL, VALVE STEM

Каталожный номер:124160-11340

Комплект:8

Примечание:

№ на схеме:18

Наименование:BRIDGE ASSY,VALVE

Каталожный номер:129907-11510

Комплект:8

Примечание:

№ на схеме:20

Наименование:NUT M8XP1.0

Каталожный номер:129150-11750

Комплект:8

Примечание:

№ на схеме:21

Наименование:SCRWE,VALVE BRIDGE

Каталожный номер:123907-11830

Комплект:8

Примечание:

№ на схеме:22

Наименование:GUIDE,VALVE BRIDGE

Каталожный номер:123907-11820

Комплект:8

Примечание:

№ на схеме:23

Наименование:COTTER, 7

Каталожный номер:27310-070001

Комплект:16

Примечание:

№ на схеме:25

Наименование:GUIDE, VALVE

Каталожный номер:129907-11800

Комплект:16

Примечание:

№ на схеме:26

Наименование:PROTECTOR, NOZZLE

Каталожный номер:119802-11870

Комплект:4

Примечание:

№ на схеме:27

Наименование:SEAT, NOZZLE

Каталожный номер:119625-11880

Комплект:4

Примечание:

№ на схеме:28

Наименование:RETAINER,F.I.VALVE

Каталожный номер:129907-11910

Комплект:4

Примечание:

№ на схеме:29

Наименование:FLANGE BOLT,RETAINER

Каталожный номер:129907-11950

Комплект:4

Примечание:

№ на схеме:30

Наименование:PACKING, P 12.0

Каталожный номер:24311-000120

Комплект:4

Примечание:

№ на схеме:31

Наименование:BOLT 8X80

Каталожный номер:119593-11301

Комплект:2

Примечание:

№ на схеме:32

Наименование:SUPPORT ASSY, ARM

Каталожный номер:129907-11341

Комплект:1

Примечание:

№ на схеме:33

Наименование:SHAFT, ROCKER ARM

Каталожный номер:129907-11250

Комплект:1

Примечание:

№ на схеме:34

Наименование:SUPPORT, ARM A

Каталожный номер:129907-11260

Комплект:3

Примечание:

№ на схеме:35

Наименование:SUPPORT, ARM B

Каталожный номер:129907-11270

Комплект:2

Примечание:

№ на схеме:36

Наименование:WAVE WASHER

Каталожный номер:123907-11280

Комплект:8

Примечание:

№ на схеме:37

Наименование:ARM KIT, ROCKER

Каталожный номер:129907-11650

Комплект:4

Примечание:

№ на схеме:39

Наименование:SCREW, VALVE ADJUST

Каталожный номер:129150-11230

Комплект:4

Примечание:

№ на схеме:40

Наименование:NUT M8XP1.0

Каталожный номер:129150-11750

Комплект:4

Примечание:

№ на схеме:41

Наименование:ARM KIT, ROCKER

Каталожный номер:129907-11660

Комплект:4

Примечание:

№ на схеме:43

Наименование:SCREW, VALVE ADJUST

Каталожный номер:129150-11230

Комплект:4

Примечание:

№ на схеме:44

Наименование:NUT M8XP1.0

Каталожный номер:129150-11750

Комплект:4

Примечание:

№ на схеме:45

Наименование:PEDESTAL,RETAINER

Каталожный номер:129907-11920

Комплект:4

Примечание:

№ на схеме:46

Наименование:STUD M 8X 22 PLATED

Каталожный номер:26226-080222

Комплект:2

Примечание:

№ на схеме:47

Наименование:BOLT M 8X 40 PLATED

Каталожный номер:26106-080402

Комплект:2

Примечание:

№ на схеме:48

Наименование:BOLT M 8X 60 PLATED

Каталожный номер:26106-080602

Комплект:4

Примечание:

№ на схеме:49

Наименование:BOLT M 8X 60 PLATED

Каталожный номер:26106-080602

Комплект:2

Примечание:

№ на схеме:50

Наименование:NUT

Каталожный номер:26306-080002

Комплект:2

Примечание:

№ на схеме:51

Наименование:COVER,FILLER

Каталожный номер:124160-01751

Комплект:1

Примечание:

№ на схеме:52

Наименование:BONNET ASSY, HEAD

Каталожный номер:129927-11320

Комплект:1

Примечание:

№ на схеме:53

Наименование:BAFFLE PLATE

Каталожный номер:129907-03011

Комплект:1

Примечание:

№ на схеме:54

Наименование:BAFFLE

Каталожный номер:129907-03061

Комплект:1

Примечание:

№ на схеме:55

Наименование:BAFFLE

Каталожный номер:129907-03070

Комплект:1

Примечание:

№ на схеме:56

Наименование:DIAPHRAGM,BREATHER

Каталожный номер:123907-03100

Комплект:1

Примечание:

№ на схеме:57

Наименование:CENTER PLATE

Каталожный номер:123907-03110

Комплект:1

Примечание:

№ на схеме:58

Наименование:PLATE,BREATHER

Каталожный номер:123907-03120

Комплект:1

Примечание:

№ на схеме:59

Наименование:SPRING, DIAPHRAGM

Каталожный номер:123907-03140

Комплект:1

Примечание:

№ на схеме:61

Наименование:GASKET, BONNET

Каталожный номер:129933-11310

Комплект:1

Примечание:

№ на схеме:62

Наименование:PLUG

Каталожный номер:119640-61400

Комплект:1

Примечание:

№ на схеме:63

Наименование:CLIP

Каталожный номер:175339-79700

Комплект:2

Примечание:

№ на схеме:64

Наименование:SCREW 5X10,TAPPING

Каталожный номер:22857-500100

Комплект:6

Примечание:

№ на схеме:65

Наименование:SCREW 5X10,TAPPING

Каталожный номер:22857-500100

Комплект:6

Примечание:

№ на схеме:66

Наименование:BOLT M 6X 12 PLATED

Каталожный номер:26106-060122

Комплект:2

Примечание:

№ на схеме:67

Наименование:KNOB

Каталожный номер:124160-11360

Комплект:4

Примечание:

№ на схеме:68

Наименование:PACKING, P 12.0

Каталожный номер:24311-000120

Комплект:4

Примечание:

№ на схеме:69

Наименование:O-RING 1A P-32.0

Каталожный номер:24311-000320

Комплект:1

Примечание:
