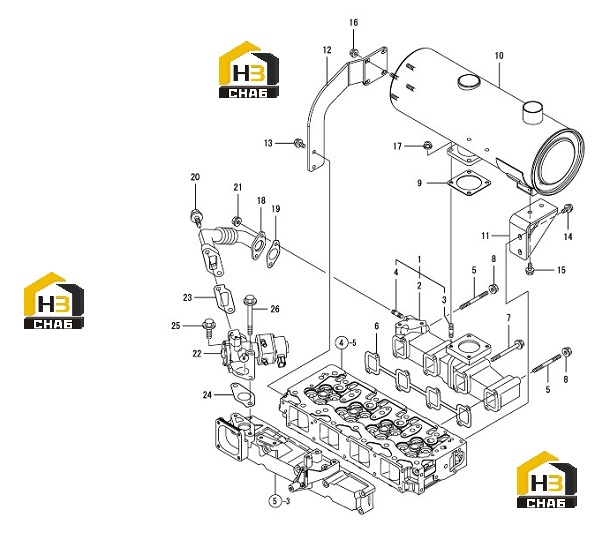

Коллектор выпускной и глушитель

← Коллектор всасывающий и воздухоочиститель Вал распределительный и ведущая шестерня →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:MANIFOLD ASSY, EXH

Каталожный номер:129927-13150

Комплект:1

Примечание:

№ на схеме:2

Наименование:MANIFOLD, EXHAUST

Каталожный номер:129927-13100

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT M 8X 22

Каталожный номер:119131-18320

Комплект:4

Примечание:

№ на схеме:4

Наименование:STUD BOLT M8X20

Каталожный номер:129418-18320

Комплект:2

Примечание:

№ на схеме:5

Наименование:STUD

Каталожный номер:129263-13210

Комплект:2

Примечание:

№ на схеме:6

Наименование:GASKET, MANIFOLD

Каталожный номер:129900-13251

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT, M8X90

Каталожный номер:119802-13680

Комплект:6

Примечание:

№ на схеме:8

Наименование:NUT

Каталожный номер:26306-080002

Комплект:2

Примечание:

№ на схеме:9

Наименование:GASKET, SILENCER

Каталожный номер:129400-13201

Комплект:1

Примечание:

№ на схеме:10

Наименование:SILENCER

Каталожный номер:129944-13510

Комплект:1

Примечание:

№ на схеме:11

Наименование:STAY, SILENCER

Каталожный номер:129908-13650

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEAD STAY ,SILENCER

Каталожный номер:129944-13650

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT M 8X 16 PLATED

Каталожный номер:26106-080162

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT M 8X 16 PLATED

Каталожный номер:26106-080162

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT M 8X 20 PLATED

Каталожный номер:26106-080202

Комплект:2

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:26306-080002

Комплект:4

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:26306-080002

Комплект:4

Примечание:

№ на схеме:18

Наименование:PIPE(EGR CMP

Каталожный номер:129927-13800

Комплект:1

Примечание:

№ на схеме:19

Наименование:GASKET, EGR PIPE

Каталожный номер:129927-13810

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT M10X 30 PLATED

Каталожный номер:26106-100302

Комплект:2

Примечание:

№ на схеме:21

Наименование:NUT

Каталожный номер:26306-080002

Комплект:2

Примечание:

№ на схеме:22

Наименование:EGR VALVE

Каталожный номер:129927-13900

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET(EGR-V IN

Каталожный номер:129927-13910

Комплект:1

Примечание:

№ на схеме:24

Наименование:GASKET(EGR-V OUT

Каталожный номер:129927-13920

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT M10X 30 PLATED

Каталожный номер:26106-100302

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT M10X 95 PLATED

Каталожный номер:26106-100952

Комплект:1

Примечание:
