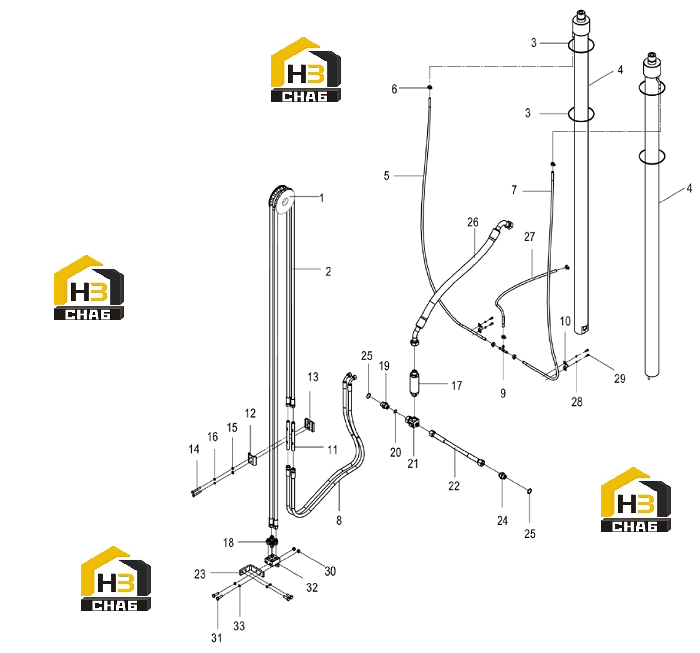

Система гидравлическая 11e0650_000_00

Каталожный номер:06C6488

Комплект:4

Примечание:

№ на схеме:3

Наименование:NYLON STRAP

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:4

Наименование:LIFT CYLINDER

Каталожный номер:10C0725

Комплект:2

Примечание:

№ на схеме:5

Наименование:HOSE

Каталожный номер:30H2007

Комплект:1

Примечание:

№ на схеме:6

Наименование:CLAMP

Каталожный номер:15J2004

Комплект:6

Примечание:16～25

№ на схеме:7

Каталожный номер:30H2008

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:06C6475

Комплект:4

Примечание:

№ на схеме:9

Наименование:TEE

Каталожный номер:10L2010

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLAMP

Каталожный номер:27H2005

Комплект:2

Примечание:

№ на схеме:11

Наименование:TUBE

Каталожный номер:00A4715

Комплект:4

Примечание:

№ на схеме:12

Наименование:PLATE

Каталожный номер:11A2998

Комплект:2

Примечание:

№ на схеме:13

Наименование:MOUNTING SUPPORT

Каталожный номер:15A4343

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:01B0268

Комплект:4

Примечание:M8×60-8.8-ZN.D

№ на схеме:15

Каталожный номер:06B0005

Комплект:4

Примечание:8-200HV-ZN.D

№ на схеме:16

Каталожный номер:06B0006

Комплект:4

Примечание:8

№ на схеме:17

Наименование:FLOW CONTROL VALVE

Каталожный номер:12K2033

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:30C0259

Комплект:8

Примечание:

№ на схеме:19

Каталожный номер:00H2011

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:12B0289

Комплект:1

Примечание:17×1.8

№ на схеме:21

Каталожный номер:33K2003

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:06K2091

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLATE

Каталожный номер:23A9271

Комплект:2

Примечание:

№ на схеме:24

Каталожный номер:00H2142

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:12B0379

Комплект:2

Примечание:30×3.1

№ на схеме:26

Каталожный номер:06C3416

Комплект:1

Примечание:

№ на схеме:27

Наименование:HOSE

Каталожный номер:30H2006

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:06B0003

Комплект:4

Примечание:6

№ на схеме:29

Наименование:BOLT

Каталожный номер:00B0022

Комплект:4

Примечание:M6×16-8.8-ZN.D

№ на схеме:30

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:M10-8-ZN.D

№ на схеме:31

Наименование:BOLT

Каталожный номер:00B0002

Комплект:8

Примечание:M10×35-8.8-ZN.D

№ на схеме:32

Наименование:BASE

Каталожный номер:00D2636

Комплект:2

Примечание:

№ на схеме:33
