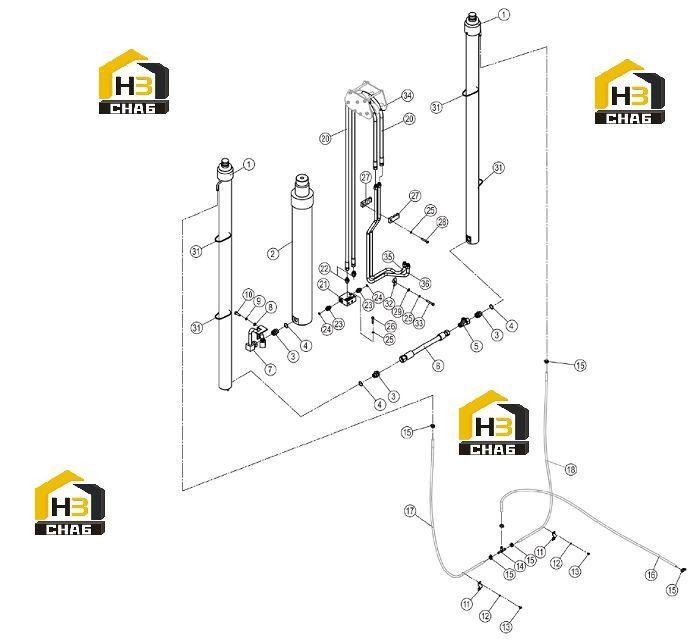

Система гидравлическая 11y0094_000_01

← Система гидравлическая 11y0094_000_00 Система гидравлическая 11e0650_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LIFT CYLINDER

Каталожный номер:10C2435

Комплект:2

Примечание:

№ на схеме:2

Наименование:LIFT CYLINDER

Каталожный номер:10C2434

Комплект:1

Примечание:

№ на схеме:3

Наименование:FITTING

Каталожный номер:00A5389

Комплект:3

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:12B0379

Комплект:3

Примечание:30×3.1

№ на схеме:5

Наименование:TEE

Каталожный номер:32C0671

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:66C2034

Комплект:1

Примечание:

№ на схеме:7

Наименование:TUBE AS

Каталожный номер:02C1974

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0001

Комплект:4

Примечание:10-140HV-ZN.D

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0002

Комплект:2

Примечание:M10×35-8.8-ZN.D

№ на схеме:11

Наименование:CLAMP

Каталожный номер:27H2005

Комплект:2

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0003

Комплект:4

Примечание:6

№ на схеме:13

Наименование:SCREW

Каталожный номер:04B0106

Комплект:4

Примечание:M6×10-4.8-ZN.D

№ на схеме:14

Наименование:TEE

Каталожный номер:10L2010

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLAMP

Каталожный номер:15J2004

Комплект:6

Примечание:16～25

№ на схеме:16

Наименование:HOSE

Каталожный номер:-

Комплект:-

Примечание:1

№ на схеме:17

Наименование:HOSE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0012

Комплект:2

Примечание:M10×25-8.8-ZN.D

№ на схеме:20

Наименование:HOSE AS

Каталожный номер:66C2042

Комплект:2

Примечание:

№ на схеме:21

Наименование:BLOCK

Каталожный номер:15D1057

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONNECTOR

Каталожный номер:30C0259

Комплект:2

Примечание:

№ на схеме:23

Наименование:CONNECTOR

Каталожный номер:00A2436

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:12B0285

Комплект:2

Примечание:10.6×1.8

№ на схеме:25

Наименование:WASHER

Каталожный номер:06B0006

Комплект:10

Примечание:8

№ на схеме:26

Наименование:BOLT

Каталожный номер:01B0016

Комплект:2

Примечание:M8×40-8.8-ZN.D

№ на схеме:27

Наименование:CLAMP

Каталожный номер:86A1266

Комплект:2

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:00B0297

Комплект:1

Примечание:M8×50-8.8-ZN.D

№ на схеме:29

Наименование:WASHER

Каталожный номер:06B0005

Комплект:5

Примечание:8-200HV-ZN.D

№ на схеме:30

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:M8×20-8.8-ZN.D

№ на схеме:31

Наименование:NYLON STRAP

Каталожный номер:37J2003

Комплект:6

Примечание:

№ на схеме:32

Наименование:PLATE

Каталожный номер:17D0331

Комплект:1

Примечание:

№ на схеме:33

Наименование:BOLT

Каталожный номер:00B0030

Комплект:3

Примечание:M8×55-8.8-ZN.D

№ на схеме:34

Наименование:GUIDE ROLLER

Каталожный номер:22C2186

Комплект:1

Примечание:EC0000123674_3

№ на схеме:35

Наименование:TUBE AS

Каталожный номер:09D4744

Комплект:1

Примечание:EC0000124195_2

№ на схеме:36

Наименование:TUBE AS

Каталожный номер:09D4745

Комплект:1

Примечание:EC0000124195_3
