Система гидравлическая 11e1313_000_00

Система гидравлическая 11e1313_000_00

← Система гидравлическая 11e0650_000_00 Система гидравлическая 44c2451_000_00 →

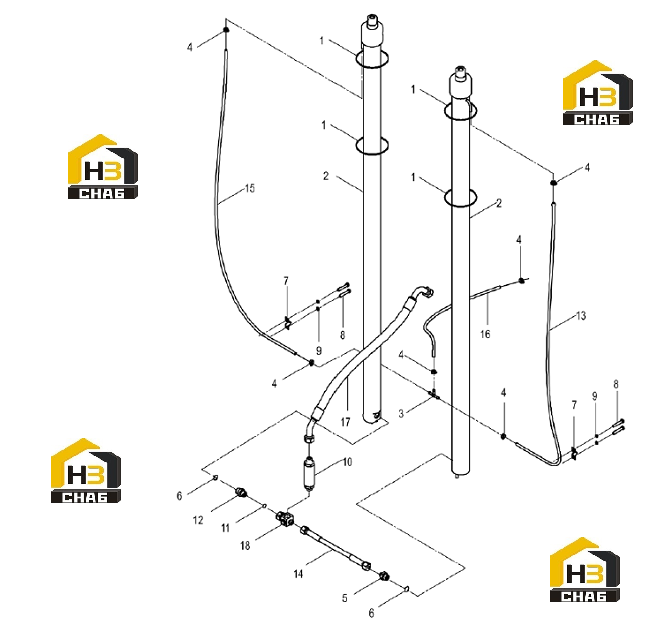

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:NYLON STRAP
Каталожный номер:-
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:LIFT CYLINDER
Каталожный номер:10C0968
Комплект:2
Примечание:Φ70×Φ50×1745
0 ₽
шт
№ на схеме:3
Наименование:TEE
Каталожный номер:10L2010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CLAMP
Каталожный номер:15J2004
Комплект:6
Примечание:16～25
0 ₽
шт
№ на схеме:5
Наименование:CONNECTOR
Каталожный номер:00H2142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-RING
Каталожный номер:12B0379
Комплект:2
Примечание:30×3.1
0 ₽
шт
№ на схеме:7
Наименование:CLAMP
Каталожный номер:27H2005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:00B0022
Комплект:4
Примечание:M6×16-8.8-ZN.D
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0003
Комплект:4
Примечание:6
0 ₽
шт
№ на схеме:10
Наименование:FLOW CONTROL VALVE
Каталожный номер:12K2033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B0289
Комплект:1
Примечание:17×1.8
0 ₽
шт
№ на схеме:12
Наименование:CONNECTOR
Каталожный номер:00H2011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE
Каталожный номер:30A1383
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:06K2091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE
Каталожный номер:30A1382
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE
Каталожный номер:30H2006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE AS
Каталожный номер:06C3416
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONNECTOR
Каталожный номер:33K2003
Комплект:1
Примечание:
