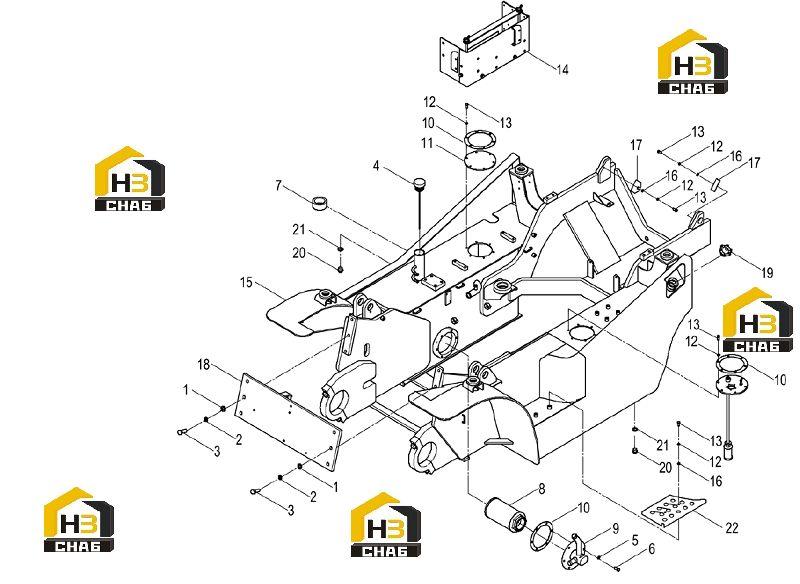

Сборка рамы 43c5476_000_00

← Каркас в сборе (b) Скобы 22c0731_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0012

Комплект:6

Примечание:16-140HV-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0015

Комплект:6

Примечание:16

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0260

Комплект:6

Примечание:M16×1.5×45-10.9-ZN.D

№ на схеме:4

Наименование:TANK CAP

Каталожный номер:21C0232

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:10

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0012

Комплект:6

Примечание:M10×25-8.8-ZN.D

№ на схеме:7

Наименование:MAGNET

Каталожный номер:88A0085

Комплект:1

Примечание:Φ80×Φ60×35

№ на схеме:8

Наименование:OIL FILTER

Каталожный номер:53C0269

Комплект:1

Примечание:

№ на схеме:9

Наименование:SUPPORT

Каталожный номер:02L2075

Комплект:1

Примечание:

№ на схеме:10

Наименование:GASKET

Каталожный номер:80A0045

Комплект:2

Примечание:

№ на схеме:11

Наименование:FLANGE COVER

Каталожный номер:53A1904

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0006

Комплект:10

Примечание:8

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0075

Комплект:10

Примечание:M8×20-8.8-ZN.D

№ на схеме:14

Наименование:CARRIER

Каталожный номер:22C0731

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0005

Комплект:4

Примечание:8-200HV-ZN.D

№ на схеме:17

Наименование:GASKET

Каталожный номер:20H2062

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:03V0505

Комплект:2

Примечание:M22×1.5

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0053

Комплект:2

Примечание:22

№ на схеме:23

Наименование:FRAME

Каталожный номер:30D2520

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLATE

Каталожный номер:32D1670

Комплект:1

Примечание:

№ на схеме:25

Наименование:TANK CAP

Каталожный номер:16K2007

Комплект:1

Примечание:

№ на схеме:26

Наименование:STEP

Каталожный номер:27A2251

Комплект:1

Примечание:
