Скобы 22c0731_000_00

Скобы 22c0731_000_00

← Сборка рамы 43c5476_000_00 Отсек для аккумуляторов 22k2026 003 →

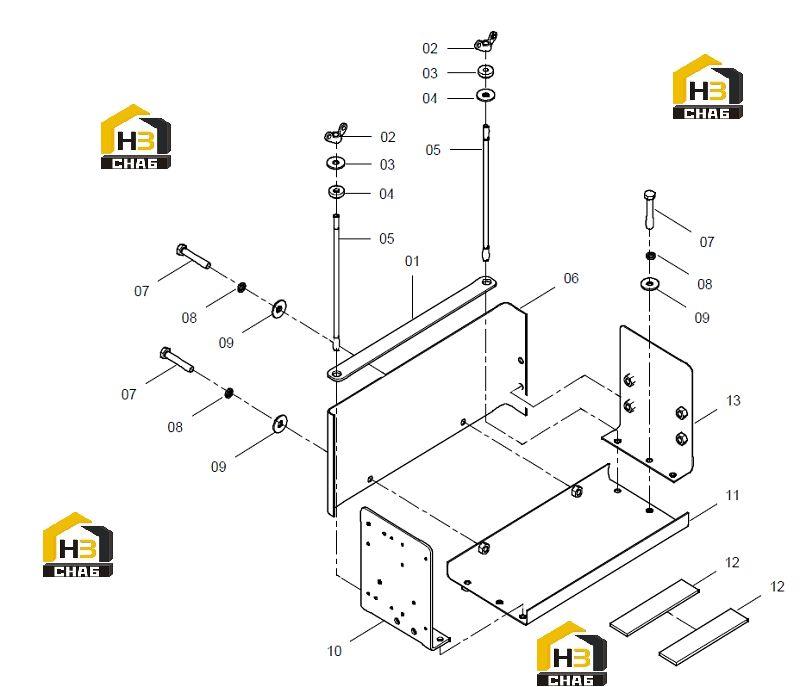

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PLATE
Каталожный номер:11A5985
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BUTTERFLY NUT
Каталожный номер:03B0233
Комплект:2
Примечание:M8×1.25-ZN.D
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0086
Комплект:2
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:RUBBER WASHER
Каталожный номер:56A1837
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SCREW ROD
Каталожный номер:88H2023
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PLATE
Каталожный номер:19A0455
Комплект:1
Примечание:KS0000120166_1
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B0075
Комплект:7
Примечание:M8×20-8.8-ZN.D
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0006
Комплект:7
Примечание:8
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0005
Комплект:7
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:SIDE PLATE
Каталожный номер:46D0847
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOTTOM PLATE
Каталожный номер:46D0845
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:RUBBER WASHER
Каталожный номер:82A0573
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SIDE PLATE
Каталожный номер:46D0846
Комплект:1
Примечание:
