Каркас в сборе (b)

Каркас в сборе (b)

← Каркас в сборе (а) Сборка рамы 43c5476_000_00 →

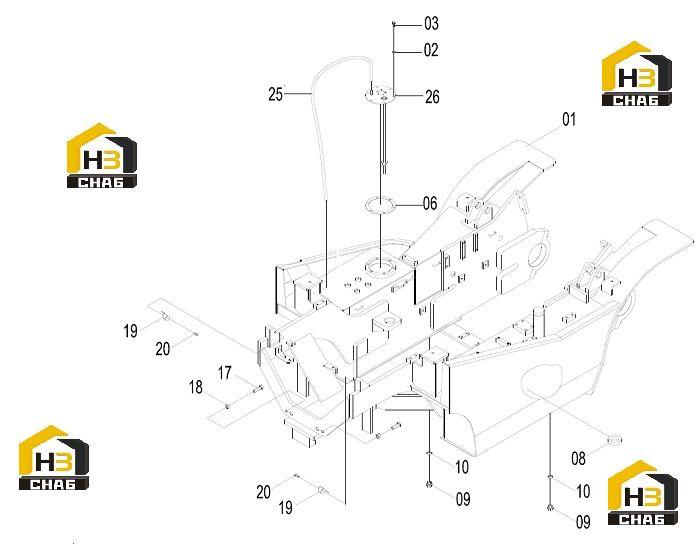

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:FRAME
Каталожный номер:30L2015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:BOLT
Каталожный номер:00B0012
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:GASKET
Каталожный номер:80A0045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:MAGNET
Каталожный номер:88A0085
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:PLUG
Каталожный номер:03B0705
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0053
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BOLT
Каталожный номер:00B0247
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:NUT
Каталожный номер:03B0095
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:GASKET
Каталожный номер:20H2062
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BOLT
Каталожный номер:00B0075
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:HOSE
Каталожный номер:11J2031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:TANK CAP
Каталожный номер:16K2009
Комплект:1
Примечание:
