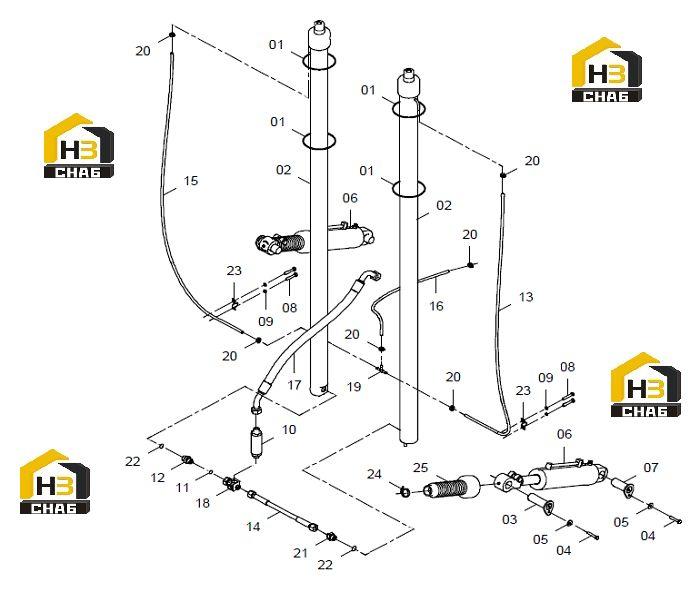

Гидравлическая система (2-ступенчатая мачта 3м, двойной клапан) 11e0699 002

← Направляющий колпак в сборе 48c1801_000_00 Гидравлическая система (2-ступенчатая мачта 3м, двойной клапан) 11e0398 004 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:SEAL KIT;TILT CYLINDER

Каталожный номер:SP132655

Комплект:1

Примечание:

№ на схеме:00

Наименование:SEAL KIT;TILT CYLINDER

Каталожный номер:SP124002

Комплект:1

Примечание:

№ на схеме:01

Наименование:NYLON STRAP

Каталожный номер:37J2019

Комплект:4

Примечание:

№ на схеме:02

Наименование:LIFT CYLINDER

Каталожный номер:10C0724

Комплект:2

Примечание:

№ на схеме:03

Наименование:PIN

Каталожный номер:11L2007

Комплект:2

Примечание:

№ на схеме:04

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:

№ на схеме:05

Наименование:WASHER

Каталожный номер:06B0086

Комплект:4

Примечание:

№ на схеме:06

Наименование:TILT CYLINDER

Каталожный номер:10C0723

Комплект:2

Примечание:

№ на схеме:07

Наименование:PIN

Каталожный номер:11L2009

Комплект:2

Примечание:

№ на схеме:08

Наименование:BOLT

Каталожный номер:00B0022

Комплект:4

Примечание:

№ на схеме:09

Наименование:WASHER

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:10

Наименование:FLOW CONTROL VALVE

Каталожный номер:12C1576

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:12B0289

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONNECTOR

Каталожный номер:00H2011

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:30H2008

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:06K2091

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE

Каталожный номер:30H2007

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:30H2006

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE AS

Каталожный номер:06C3416

Комплект:1

Примечание:

№ на схеме:18

Наименование:CONNECTOR

Каталожный номер:33K2003

Комплект:1

Примечание:

№ на схеме:19

Наименование:TEE

Каталожный номер:10L2010

Комплект:1

Примечание:

№ на схеме:20

Наименование:CLAMP

Каталожный номер:15J2004

Комплект:6

Примечание:

№ на схеме:21

Наименование:CONNECTOR

Каталожный номер:00H2142

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B0379

Комплект:2

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:27H2005

Комплект:2

Примечание:

№ на схеме:24

Наименование:CLAMP

Каталожный номер:15J2005

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOOT

Каталожный номер:86A0704

Комплект:2

Примечание:
