Гидравлическая система (2-ступенчатая мачта 3м, двойной клапан) 11e0398 004

Гидравлическая система (2-ступенчатая мачта 3м, двойной клапан) 11e0398 004

← Гидравлическая система (2-ступенчатая мачта 3м, двойной клапан) 11e0699 002 Гидравлическая система (4,5 т/5 т, 2-ступенчатая 4-метровая мачта, двойной клапан) 11e0651 002 →

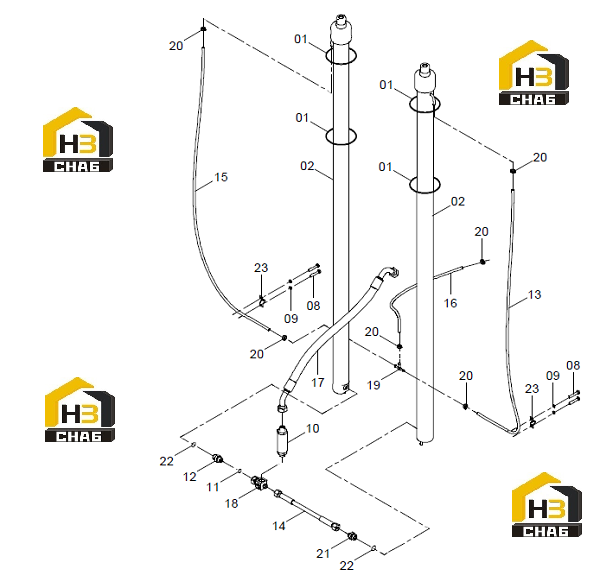

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:-
Наименование:SEAL KIT;LIFT CYLINDER
Каталожный номер:SP132656
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:00
Наименование:SEAL KIT;LIFT CYLINDER
Каталожный номер:SP124003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:01
Наименование:NYLON STRAP
Каталожный номер:37J2019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:LIFT CYLINDER
Каталожный номер:10C0725
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOLT
Каталожный номер:00B0022
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:WASHER
Каталожный номер:06B0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:FLOW CONTROL VALVE
Каталожный номер:12K2033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B0289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CONNECTOR
Каталожный номер:00H2011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE
Каталожный номер:30H2008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:06K2091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE
Каталожный номер:30H2007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE
Каталожный номер:30H2006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE AS
Каталожный номер:06C3416
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONNECTOR
Каталожный номер:33K2003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:TEE
Каталожный номер:10L2010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:CLAMP
Каталожный номер:15J2004
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONNECTOR
Каталожный номер:00H2142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:O-RING
Каталожный номер:12B0379
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:CLAMP
Каталожный номер:27H2005
Комплект:2
Примечание:
