Направляющий колпак в сборе 48c1801_000_00

← Соединение 30c0251_000_00 Гидравлическая система (2-ступенчатая мачта 3м, двойной клапан) 11e0699 002 →

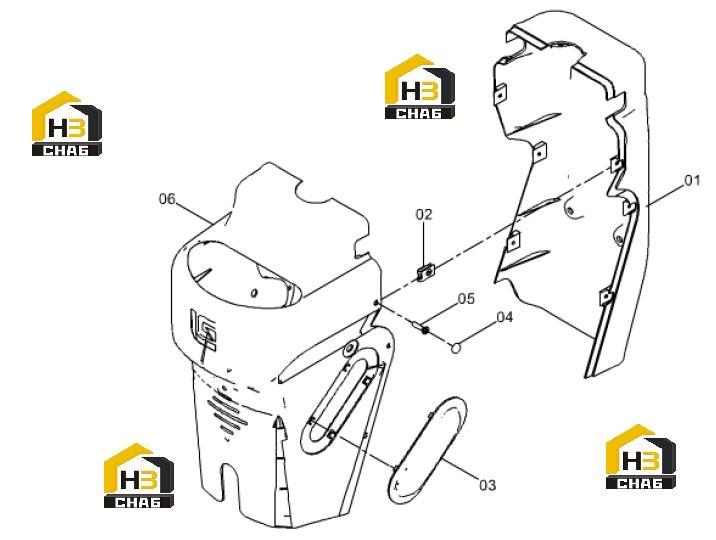

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER

Каталожный номер:86A1701

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLIP

Каталожный номер:03B1290

Комплект:6

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:86A1702

Комплект:1

Примечание:

№ на схеме:4

Наименование:RUBBER PLUG

Каталожный номер:84A2155

Комплект:6

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:04B0886

Комплект:6

Примечание:M5*20

№ на схеме:6

Наименование:COVER

Каталожный номер:86A1700

Комплект:1

Примечание:
