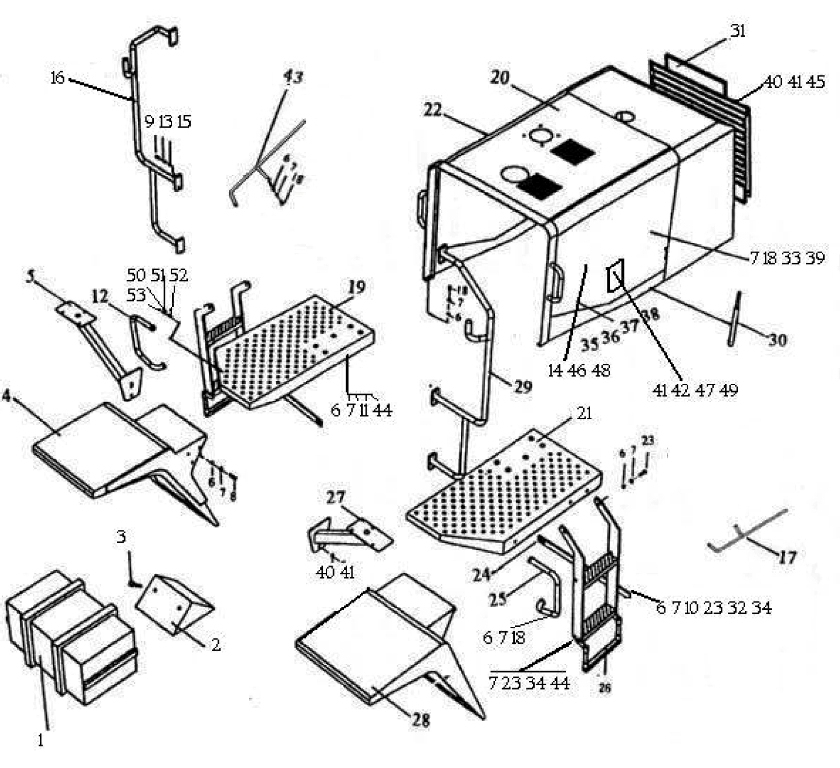

957.17 Vehicle Body And Accessory

← Cab 2 957.18 Electrical System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spare part tool box

Каталожный номер:Z50H.17.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pad

Каталожный номер:Z30.17-1

Комплект:8

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:Z30.17-4

Комплект:16

Примечание:

№ на схеме:4

Наименование:R front dishboard

Каталожный номер:Z50E.17F.7

Комплект:1

Примечание:

№ на схеме:5

Наименование:R front lamp

Каталожный номер:Z50E.17F.5

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 12ZnD

Каталожный номер:B-G00097B-00004

Комплект:47

Примечание:

№ на схеме:7

Наименование:Washer 12

Каталожный номер:B-G000930-00003

Комплект:51

Примечание:

№ на схеме:8

Наименование:Bolt M12*45ZnD

Каталожный номер:B-G057830-00043

Комплект:6

Примечание:

№ на схеме:9

Наименование:Nut M8

Каталожный номер:B-G061700-00035

Комплект:6

Примечание:

№ на схеме:10

Наименование:Nut M12ZnD

Каталожный номер:B-G061700-00007

Комплект:12

Примечание:

№ на схеме:11

Наименование:Bolt M12*60ZnD

Каталожный номер:B-G057830-00048

Комплект:4

Примечание:

№ на схеме:12

Наименование:Right front handrail

Каталожный номер:Z50H.17.6

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 8

Каталожный номер:B-G000930-00017

Комплект:12

Примечание:

№ на схеме:14

Наименование:Washer 8ZnD

Каталожный номер:B-G00097B-00023

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M8*25ZnD

Каталожный номер:B-G057830-00143

Комплект:12

Примечание:

№ на схеме:16

Наименование:R reflector supporting

Каталожный номер:Z30.17Q.5B

Комплект:1

Примечание:

№ на схеме:17

Наименование:Right rear handrail

Каталожный номер:Z50H.17.8

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M12*25ZnD

Каталожный номер:B-G057830-00030

Комплект:28

Примечание:

№ на схеме:19

Наименование:Right pedal

Каталожный номер:Z50H.17.3

Комплект:1

Примечание:

№ на схеме:20

Наименование:Engine hood

Каталожный номер:Z50H.17C.1

Комплект:1

Примечание:

№ на схеме:21

Наименование:Left pedal

Каталожный номер:Z50H.17.4

Комплект:1

Примечание:

№ на схеме:22

Наименование:Right door

Каталожный номер:Z50E.17F.1A.2

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M2*40ZnD

Каталожный номер:B-G057830-00041

Комплект:10

Примечание:

№ на схеме:24

Наименование:Support iron

Каталожный номер:Z50G.17-2

Комплект:2

Примечание:

№ на схеме:25

Наименование:Left front handrail

Каталожный номер:Z50H.17.7

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ladder

Каталожный номер:Z50H.17.10

Комплект:2

Примечание:

№ на схеме:27

Наименование:L front lamp supporting

Каталожный номер:Z50E.17F.6

Комплект:1

Примечание:

№ на схеме:28

Наименование:L front dishboard

Каталожный номер:Z50E.17F.8

Комплект:1

Примечание:

№ на схеме:29

Наименование:L reflector supporting

Каталожный номер:Z30.17Q.4B

Комплект:1

Примечание:

№ на схеме:30

Наименование:Air spring

Каталожный номер:W-09-00014

Комплект:4

Примечание:

№ на схеме:31

Наименование:Grill

Каталожный номер:Z50H.17C.1.2

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M2*65ZnD

Каталожный номер:B-G057830-00050

Комплект:2

Примечание:

№ на схеме:33

Наименование:Washer 12

Каталожный номер:B-Q020490-00003

Комплект:18

Примечание:

№ на схеме:34

Наименование:Bolt M2*35ZnD

Каталожный номер:B-G057830-00037

Комплект:3

Примечание:

№ на схеме:35

Наименование:Pressure stripe

Каталожный номер:Z30.16.4E-15

Комплект:2

Примечание:

№ на схеме:36

Наименование:Plate

Каталожный номер:Z50E.17F.1A-3

Комплект:4

Примечание:

№ на схеме:37

Наименование:Support

Каталожный номер:Z50G.17H.1.2.1

Комплект:4

Примечание:

№ на схеме:38

Наименование:Hinge

Каталожный номер:Z50E.17F.1.10

Комплект:4

Примечание:

№ на схеме:39

Наименование:Left door

Каталожный номер:Z50E.17F.1A.1

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt M10*25ZnD

Каталожный номер:B-G057830-00006

Комплект:10

Примечание:

№ на схеме:41

Наименование:Washer 10

Каталожный номер:B-G000930-00001

Комплект:14

Примечание:

№ на схеме:42

Наименование:Washer 10

Каталожный номер:B-Q020490-00001

Комплект:4

Примечание:

№ на схеме:43

Наименование:Left rear handrail

Каталожный номер:Z50H.17.2

Комплект:1

Примечание:

№ на схеме:44

Наименование:Nut M12

Каталожный номер:B-G061700-00004

Комплект:12

Примечание:

№ на схеме:45

Наименование:Washer 10ZnD

Каталожный номер:B-G00097B-00002

Комплект:4

Примечание:

№ на схеме:46

Наименование:Pin 3.2*16ZnD

Каталожный номер:B-G000910-00025

Комплект:8

Примечание:

№ на схеме:47

Наименование:Nut M10

Каталожный номер:B-G061700-00001

Комплект:8

Примечание:

№ на схеме:48

Наименование:Pin B8*40

Каталожный номер:B-G008820-00046

Комплект:4

Примечание:

№ на схеме:49

Наименование:Bolt M10*30ZnD

Каталожный номер:B-G057830-00010

Комплект:4

Примечание:

№ на схеме:50

Наименование:Washer 24ZnD

Каталожный номер:B-G00097B-00014

Комплект:10

Примечание:

№ на схеме:51

Наименование:Washer 24

Каталожный номер:B-G000930-00010

Комплект:10

Примечание:

№ на схеме:52

Наименование:Nut M24

Каталожный номер:B-G061700-00021

Комплект:10

Примечание:

№ на схеме:53

Наименование:Bolt M24*80ZnD

Каталожный номер:B-G057830-00120

Комплект:10

Примечание:
