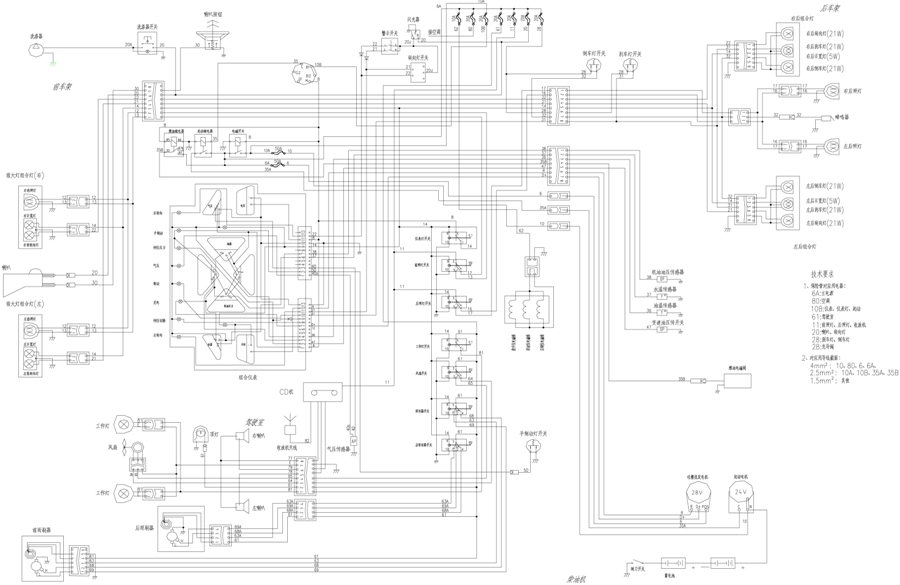

957.18 Electrical System

← 957.17 Vehicle Body And Accessory Z50E.21D Air Condition System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Rear wiper switch

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:

Наименование:Front wiper switch

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:

Наименование:Fan switch

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:

Наименование:Working lamp switch

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:

Наименование:Rear lamp switch

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:

Наименование:Front lamp switch

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:

Наименование:Meter lamp switch

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:1

Наименование:Battery 115E41R

Каталожный номер:W-06-00148

Комплект:2

Примечание:

№ на схеме:2

Наименование:Flash relay JSG252C

Каталожный номер:W-06-00061

Комплект:1

Примечание:

№ на схеме:3

Наименование:Knife switch K01K18-A

Каталожный номер:W-11-00104

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fuse box HG-4735-8

Каталожный номер:W-06-00304

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fuse C-20A

Каталожный номер:W-06-00307

Комплект:6

Примечание:

№ на схеме:6

Наименование:Fuse C-10A

Каталожный номер:W-06-00306

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fuse BX2022/50A

Каталожный номер:W-06-00268

Комплект:1

Примечание:

№ на схеме:8

Наименование:Horn DL229G

Каталожный номер:W-06-00053

Комплект:1

Примечание:

№ на схеме:9

Наименование:Front lamp HD200X110

Каталожный номер:W-05-00060

Комплект:2

Примечание:

№ на схеме:10

Наименование:Portfolio instruments ZJB2007-02

Каталожный номер:W-06-00314

Комплект:1

Примечание:

№ на схеме:11

Наименование:Button switch LA42P-20/G

Каталожный номер:W-11-00039

Комплект:1

Примечание:

№ на схеме:12

Наименование:Relay MZJ50A/006

Каталожный номер:W-06-00311

Комплект:1

Примечание:

№ на схеме:13

Наименование:Acetabulu TM30

Каталожный номер:W-12-00143

Комплект:9

Примечание:

№ на схеме:14

Наименование:Steering lamp switch JK802A

Каталожный номер:W-11-00047

Комплект:1

Примечание:

№ на схеме:15

Наименование:Antenna YT3480

Каталожный номер:W-06-00069

Комплект:1

Примечание:

№ на схеме:16

Наименование:Speaker 4MB1

Каталожный номер:W-06-00068

Комплект:2

Примечание:

№ на схеме:17

Наименование:Rear wiper ZD2330C/Z50E-3

Каталожный номер:W-09-00069

Комплект:1

Примечание:

№ на схеме:18

Наименование:Scrubbers XD205

Каталожный номер:W-09-00104

Комплект:1

Примечание:

№ на схеме:19

Наименование:CD Machinery YX-24

Каталожный номер:W-06-00147

Комплект:1

Примечание:

№ на схеме:20

Наименование:Relay JD2914J

Каталожный номер:W-06-00047

Комплект:1

Примечание:

№ на схеме:21

Наименование:Relay MZJ100A/006

Каталожный номер:W06-00310

Комплект:1

Примечание:

№ на схеме:22

Наименование:Switch JK931

Каталожный номер:W-11-00010

Комплект:1

Примечание:

№ на схеме:23

Наименование:Working lamp 202

Каталожный номер:W-05-00028

Комплект:2

Примечание:

№ на схеме:24

Наименование:Rear group lamp XHYJKJ24-101

Каталожный номер:W-05-00015

Комплект:2

Примечание:

№ на схеме:25

Наименование:Wiper MFD190

Каталожный номер:W-09-00037

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fan 756720C

Каталожный номер:W-09-00001

Комплект:1

Примечание:

№ на схеме:27

Наименование:Working lamp 201

Каталожный номер:W-05-00009

Комплект:2

Примечание:

№ на схеме:28

Наименование:Tip lamp NZ1-4

Каталожный номер:W-05-00002

Комплект:1

Примечание:

№ на схеме:29

Наименование:Transistor diode 1N4007

Каталожный номер:W-06-00034

Комплект:2

Примечание:

№ на схеме:30

Наименование:Buzzer GPS-86T20B-1M

Каталожный номер:W-06-00163

Комплект:1

Примечание:

№ на схеме:31

Наименование:Button switch LA42PS-20/R

Каталожный номер:W-11-00069

Комплект:1

Примечание:

№ на схеме:32

Наименование:Combine switch JK931/Z40H

Каталожный номер:W-11-00070

Комплект:1

Примечание:
