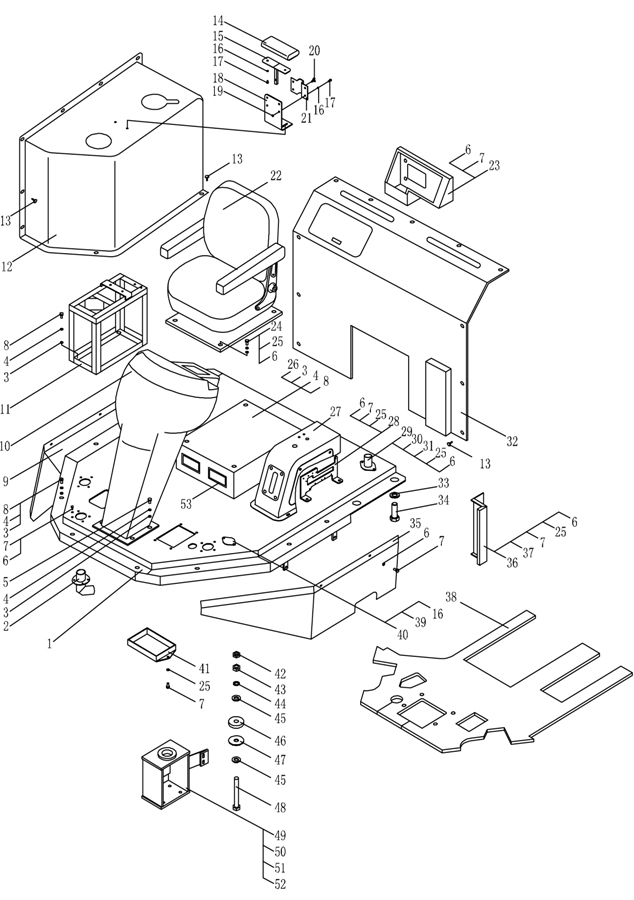

Cab 2

← Cab 1 957.17 Vehicle Body And Accessory →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lower plate rack

Каталожный номер:957.16.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air joint

Каталожный номер:Z50E.16F.10

Комплект:3

Примечание:

№ на схеме:3

Наименование:Washer 12ZnD

Каталожный номер:B-G00097B-00004

Комплект:24

Примечание:

№ на схеме:4

Наименование:Washer 12

Каталожный номер:B-G000930-00003

Комплект:24

Примечание:

№ на схеме:5

Наименование:Bolt M12X30ZnD

Каталожный номер:B-G057830-00034

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 8ZnD

Каталожный номер:B-G00097B-00023

Комплект:28

Примечание:

№ на схеме:7

Наименование:Bolt M8X20ZnD

Каталожный номер:B-G057830-00139

Комплект:25

Примечание:

№ на схеме:8

Наименование:Bolt M12X35ZnD

Каталожный номер:B-G057830-00037

Комплект:16

Примечание:

№ на схеме:9

Наименование:Right cover

Каталожный номер:Z50G.16.5

Комплект:1

Примечание:

№ на схеме:10

Наименование:Instrument post

Каталожный номер:Z50E.16F.5S

Комплект:1

Примечание:

№ на схеме:11

Наименование:Precursor support

Каталожный номер:Z50G.16N.1

Комплект:1

Примечание:

№ на схеме:12

Наименование:Precursor cover

Каталожный номер:Z50G.16.8

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plastic button

Каталожный номер:Z40E.16F.6

Комплект:25

Примечание:

№ на схеме:14

Наименование:Cushion

Каталожный номер:Z50G.16B.5.1

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket

Каталожный номер:Z50G.16B.5.2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 6ZnD

Каталожный номер:B-G00097B-00021

Комплект:10

Примечание:

№ на схеме:17

Наименование:Bolt M6X20ZnD

Каталожный номер:B-G057830-00131

Комплект:8

Примечание:

№ на схеме:18

Наименование:Plate

Каталожный номер:Z50G.16B.5-1

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M6ZnD

Каталожный номер:B-G061700-00034

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:Z50G.16B.5.3

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate

Каталожный номер:Z50G.16B.5-2

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seat SG4

Каталожный номер:W-09-00050

Комплект:1

Примечание:

№ на схеме:23

Наименование:Toolbox

Каталожный номер:Z50E.16F.14

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M8X30ZnD

Каталожный номер:B-G057830-00146

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer 8

Каталожный номер:B-G000930-00017

Комплект:8

Примечание:

№ на схеме:26

Наименование:Air box

Каталожный номер:Z50G.16B.9

Комплект:1

Примечание:

№ на схеме:27

Наименование:Brake box

Каталожный номер:Z40E.16F.23

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bracket

Каталожный номер:937.16-1

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber plate

Каталожный номер:Z50E.16F-7

Комплект:1

Примечание:

№ на схеме:30

Наименование:Joint pipe

Каталожный номер:Z50E.16F.17

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M8X25ZnD

Каталожный номер:B-G057830-00143

Комплект:2

Примечание:

№ на схеме:32

Наименование:Evaporator cover

Каталожный номер:Z50G.16B.10

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer 24

Каталожный номер:B-Q020490-00015

Комплект:4

Примечание:

№ на схеме:34

Наименование:Bolt M24ZnD

Каталожный номер:B-G057830-00116

Комплект:4

Примечание:

№ на схеме:35

Наименование:Left cover

Каталожный номер:Z50G.16.6

Комплект:1

Примечание:

№ на схеме:36

Наименование:Left cover

Каталожный номер:Z50G.16-1

Комплект:1

Примечание:

№ на схеме:37

Наименование:Right cover

Каталожный номер:Z50G.16-2

Комплект:1

Примечание:

№ на схеме:38

Наименование:Carpet

Каталожный номер:Z50G.16B.2

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw M6X16ZnD

Каталожный номер:B-G008180-00028

Комплект:2

Примечание:

№ на схеме:40

Наименование:Plate

Каталожный номер:Z50G.16-3

Комплект:1

Примечание:

№ на схеме:41

Наименование:Plate

Каталожный номер:Z40E.16F.26

Комплект:1

Примечание:

№ на схеме:42

Наименование:Nut M22X1.5-10ZnD

Каталожный номер:B-G061730-00020

Комплект:4

Примечание:

№ на схеме:43

Наименование:Nut M22X1.5-10ZnD

Каталожный номер:B-G061710-00017

Комплект:4

Примечание:

№ на схеме:44

Наименование:Washer 22

Каталожный номер:B-G000930-00009

Комплект:4

Примечание:

№ на схеме:45

Наименование:Washer 22ZnD

Каталожный номер:B-G00097B-00012

Комплект:8

Примечание:

№ на схеме:46

Наименование:Rubber mat

Каталожный номер:Z30.1.2

Комплект:4

Примечание:

№ на схеме:47

Наименование:Washer

Каталожный номер:Z30.1-10

Комплект:4

Примечание:

№ на схеме:48

Наименование:Bolt M22X1.5X 140-10.9M

Каталожный номер:B-G057850-00036

Комплект:4

Примечание:

№ на схеме:49

Наименование:Left support

Каталожный номер:Z50G.16.14

Комплект:1

Примечание:

№ на схеме:50

Наименование:Right support

Каталожный номер:Z50G.16.15

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bolt M16X40ZnD

Каталожный номер:B-G057830-00073

Комплект:8

Примечание:

№ на схеме:52

Наименование:Washer 16

Каталожный номер:B-Q020490-00007

Комплект:8

Примечание:

№ на схеме:53

Наименование:Seal

Каталожный номер:Z40E.16F-8

Комплект:2

Примечание:
