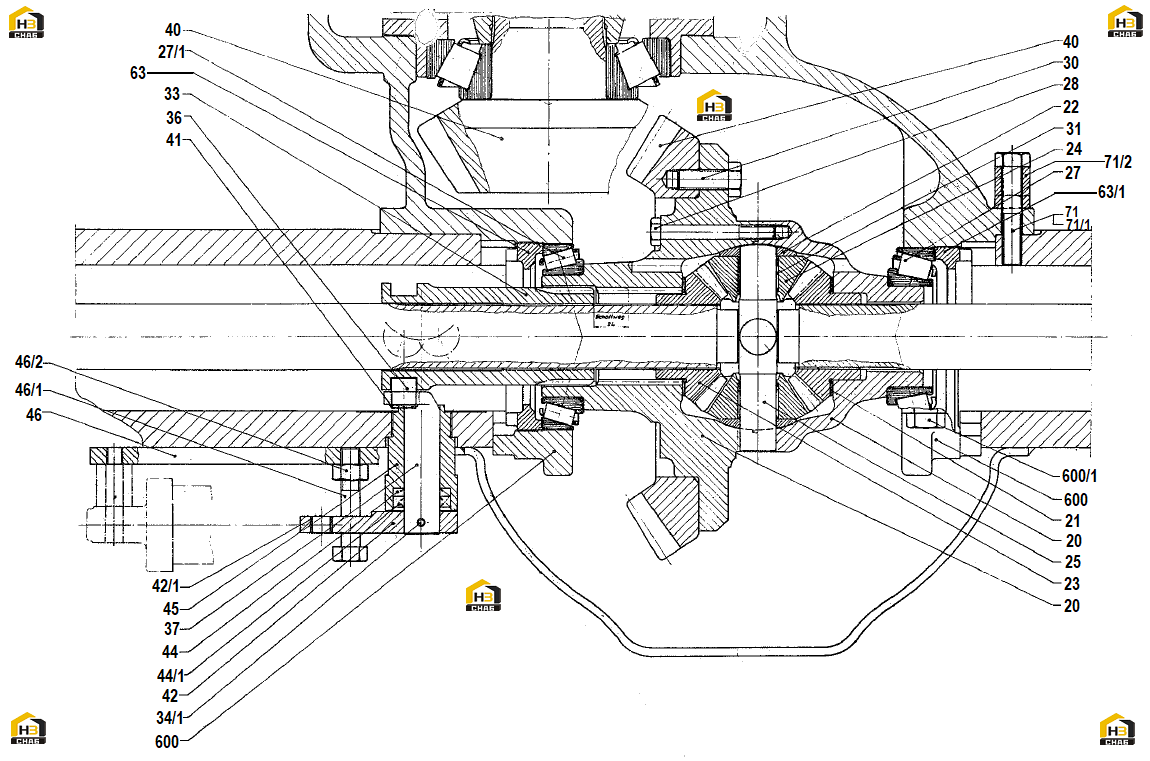

3. ведущий мост (часть ii)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:20
Каталожный номер:51.632.2
Комплект:1
Примечание:дифференциал
№ на схеме:20
Каталожный номер:51.616.2
Комплект:1
Примечание:дифференциал
№ на схеме:21
Каталожный номер:51.4983.4
Комплект:2
Примечание:дифференциал
№ на схеме:22
Каталожный номер:51.484.4
Комплект:4
Примечание:дифференциал
№ на схеме:23
Каталожный номер:51.270.2
Комплект:2
Примечание:дифференциал
№ на схеме:27/1
Каталожный номер:32017
Комплект:1
Примечание:дифференциал
№ на схеме:27
Каталожный номер:32214
Комплект:1
Примечание:дифференциал
№ на схеме:28
Каталожный номер:
Комплект:8
Примечание:M10x80 (DIN 931 - 8.8)
№ на схеме:30
Каталожный номер:
Комплект:16
Примечание:M14x40 (DIN 933 - 10.9)
№ на схеме:33
Каталожный номер:71.2666.3
Комплект:1
Примечание:блокировка дифференциала
№ на схеме:34/1
Каталожный номер:
Комплект:1
Примечание:6x50 (DIN 1481) (блокировка дифференциала)
№ на схеме:36
Каталожный номер:51.615.4
Комплект:1
Примечание:блокировка дифференциала
№ на схеме:37
Каталожный номер:51.612.4
Комплект:1
Примечание:блокировка дифференциала
№ на схеме:40
Каталожный номер:51.664.2
Комплект:1
Примечание:комплект конической передачи
№ на схеме:40
Каталожный номер:51.665.2
Комплект:1
Примечание:комплект конической передачи
№ на схеме:41
Каталожный номер:
Комплект:1
Примечание:17x1 (DIN 471) (блокировка дифференциала)
№ на схеме:42/1
Каталожный номер:
Комплект:1
Примечание:12x14x10 (MB 1210 DU) (блокировка дифференциала)
№ на схеме:42
Каталожный номер:51.644.4
Комплект:1
Примечание:блокировка дифференциала
№ на схеме:44/1
Каталожный номер:
Комплект:1
Примечание:25x40x7 (B1 SL) (блокировка дифференциала)
№ на схеме:44
Каталожный номер:
Комплект:1
Примечание:25x40x6 (B1) (блокировка дифференциала)
№ на схеме:45
Каталожный номер:71.2669.4
Комплект:1
Примечание:блокировка дифференциала
№ на схеме:46
Каталожный номер:51.714.2
Комплект:1
Примечание:блокировка дифференциала
№ на схеме:46/1
Каталожный номер:
Комплект:2
Примечание:M14x70 (DIN 931-10.9) (блокировка дифференциала)
№ на схеме:46/2
Каталожный номер:
Комплект:2
Примечание:M14 DIN 934-8 (блокировка дифференциала)
№ на схеме:63/1
Каталожный номер:71.151.3
Комплект:1
Примечание:картер коробки передач
№ на схеме:63
Каталожный номер:107.476.3
Комплект:1
Примечание:картер коробки передач
№ на схеме:71/2
Каталожный номер:51.740.4
Комплект:16
Примечание:картер коробки передач
№ на схеме:71/1
Каталожный номер:
Комплект:16
Примечание:M14x70 (DIN 931-10.9) (картер коробки передач)
№ на схеме:71
Каталожный номер:
Комплект:3
Примечание:M14x40 (DIN 933-10.9) (картер коробки передач)
№ на схеме:600/1
Каталожный номер:
Комплект:4
Примечание:M16x75 (DIN 931-10.9) (картер коробки передач)
№ на схеме:600
Каталожный номер:51.657.0
Комплект:1
Примечание:картер коробки передач
