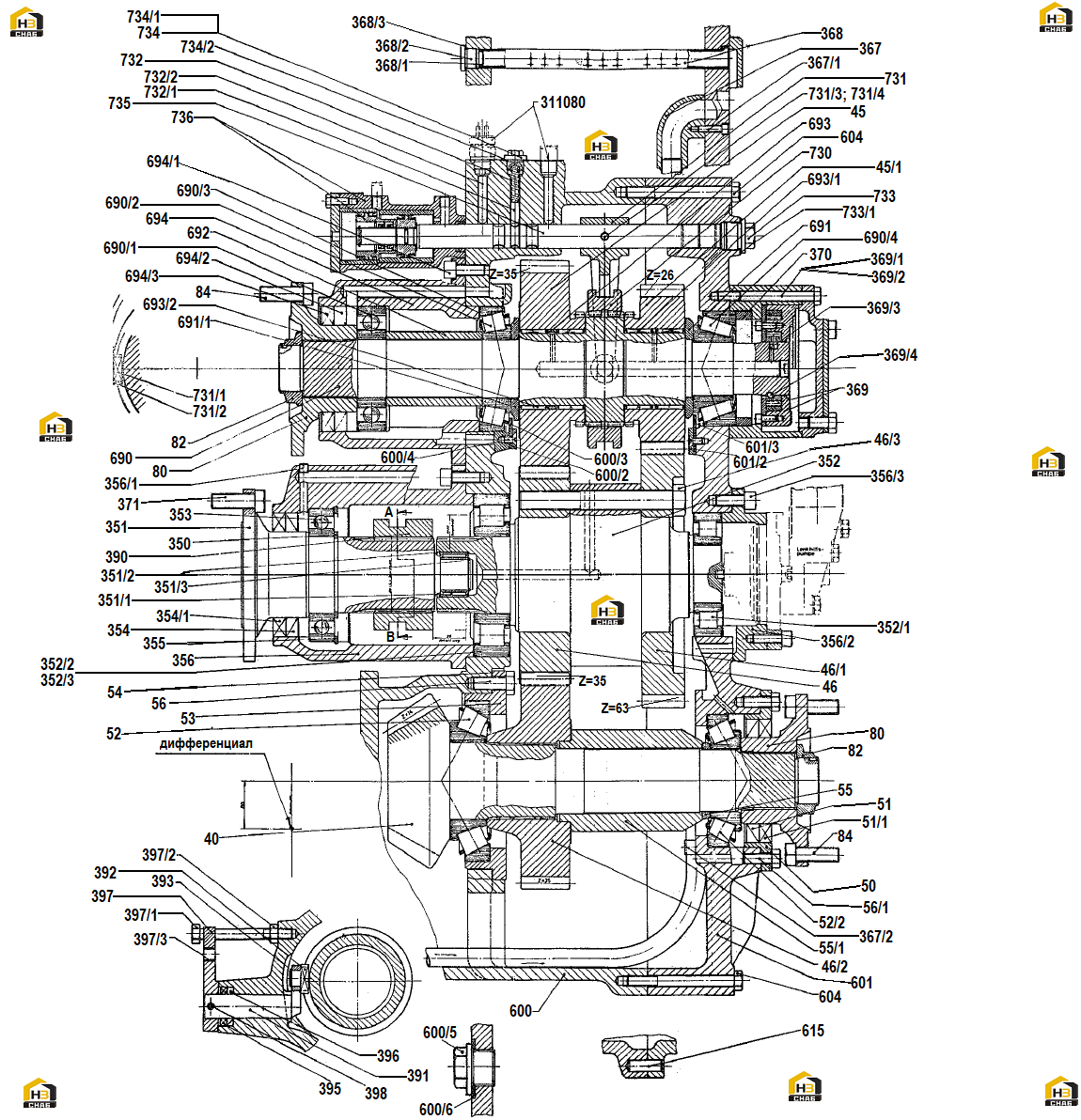

2. ведущий мост (часть i)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:40
Каталожный номер:51.665.2
Комплект:1
Примечание:комплект конической передачи
№ на схеме:40
Каталожный номер:51.664.2
Комплект:1
Примечание:комплект конической передачи
№ на схеме:45/1
Каталожный номер:51.626.2
Комплект:1
Примечание:комплект шестерни промежуточного вала
№ на схеме:45
Каталожный номер:51.625.2
Комплект:1
Примечание:комплект шестерни промежуточного вала
№ на схеме:46/3
Каталожный номер:
Комплект:12
Примечание:M20x160 (DIN 931 - 10.9) (комплект шестерни промежуточного вала)
№ на схеме:46/2
Каталожный номер:51.650.3
Комплект:1
Примечание:комплект шестерни промежуточного вала
№ на схеме:46/1
Каталожный номер:51.639.2
Комплект:1
Примечание:комплект шестерни промежуточного вала
№ на схеме:46
Каталожный номер:51.638.2
Комплект:1
Примечание:комплект шестерни промежуточного вала
№ на схеме:50
Каталожный номер:51.683.3
Комплект:1
Примечание:подшипник ведущей шестерни
№ на схеме:51/1
Каталожный номер:
Комплект:1
Примечание:90x130x13 (B2 SL) подшипник ведущей шестерни
№ на схеме:51
Каталожный номер:
Комплект:1
Примечание:90x130x13 (B1) подшипник ведущей шестерни
№ на схеме:52
Каталожный номер:31316
Комплект:1
Примечание:подшипник ведущей шестерни
№ на схеме:52/2
Каталожный номер:31313
Комплект:1
Примечание:подшипник ведущей шестерни
№ на схеме:53
Каталожный номер:51.633.2
Комплект:1
Примечание:подшипник ведущей шестерни
№ на схеме:54
Каталожный номер:71.1151.4
Комплект:
Примечание:подшипник ведущей шестерни
№ на схеме:55/1
Каталожный номер:51.666.4
Комплект:1
Примечание:подшипник ведущей шестерни
№ на схеме:55
Каталожный номер:51.667.4
Комплект:1
Примечание:подшипник ведущей шестерни
№ на схеме:56/1
Каталожный номер:
Комплект:8
Примечание:M12x30 (DIN 933- 8.8) (подшипник ведущей шестерни)
№ на схеме:56
Каталожный номер:
Комплект:12
Примечание:M14x35 (DIN 933-1 0.9) (подшипник ведущей шестерни)
№ на схеме:80
Каталожный номер:51.669.3
Комплект:2
Примечание:фланец привода
№ на схеме:84
Каталожный номер:
Комплект:20
Примечание:M16x45 (DIN 933-10.9)
№ на схеме:350
Каталожный номер:
Комплект:1
Примечание:80x4 (DIN 471) (выходной вал)
№ на схеме:351
Каталожный номер:51.646.2
Комплект:1
Примечание:выходной вал
№ на схеме:351/1
Каталожный номер:
Комплект:1
Примечание:NKJ 32/30 (выходной вал)
№ на схеме:352/2
Каталожный номер:
Комплект:1
Примечание:NJ 316 ECP/C3 (выходной вал)
№ на схеме:352/1
Каталожный номер:
Комплект:1
Примечание:NJ 312 ECP/C3 (выходной вал)
№ на схеме:352
Каталожный номер:51.645.2
Комплект:1
Примечание:выходной вал
№ на схеме:353
Каталожный номер:6216
Комплект:1
Примечание:6216 C3 (выходной вал)
№ на схеме:354/1
Каталожный номер:
Комплект:1
Примечание:90x130x13 (B2 SL) (выходной вал)
№ на схеме:354
Каталожный номер:
Комплект:1
Примечание:90x130x13 B1 (выходной вал)
№ на схеме:355
Каталожный номер:
Комплект:1
Примечание:140x4 (DIN 472) (выходной вал)
№ на схеме:356
Каталожный номер:51.659.1
Комплект:1
Примечание:выходной вал
№ на схеме:356/1
Каталожный номер:
Комплект:1
Примечание:M10x10 (DIN 551) (выходной вал)
№ на схеме:356/3
Каталожный номер:
Комплект:16
Примечание:M12x30 (DIN 912-8.8) (выходной вал)
№ на схеме:367/2
Каталожный номер:
Комплект:1
Примечание:1x22 (DIN 72573-st) (cистема смазки)
№ на схеме:367/1
Каталожный номер:
Комплект:3
Примечание:M6x25 (DIN 912-8,8) (cистема смазки)
№ на схеме:368/3
Каталожный номер:
Комплект:1
Примечание:C22x27 (DIN 7603) (cистема смазки)
№ на схеме:368/2
Каталожный номер:
Комплект:1
Примечание:M22x1,5 (DIN 908-5.8) (cистема смазки)
№ на схеме:368/1
Каталожный номер:
Комплект:1
Примечание:16 (DIN 443) (cистема смазки)
№ на схеме:368
Каталожный номер:71.2698.3
Комплект:1
Примечание:cистема смазки
№ на схеме:369/2
Каталожный номер:
Комплект:2
Примечание:M10x35 (DIN 933-8.8) (cистема смазки)
№ на схеме:369/1
Каталожный номер:
Комплект:5
Примечание:M10x90 (DIN 931-8.8) (cистема смазки)
№ на схеме:369/4
Каталожный номер:
Комплект:1
Примечание:6,0 KL 5 (DIN 5401) (cистема смазки)
№ на схеме:369/3
Каталожный номер:W1600.1
Комплект:1
Примечание:cистема смазки
№ на схеме:370
Каталожный номер:51.687.4
Комплект:1
Примечание:cистема смазки
№ на схеме:371
Каталожный номер:
Комплект:10
Примечание:M16x45 (DIN 933-10.9) (выходной вал)
№ на схеме:391
Каталожный номер:51.612.4
Комплект:1
Примечание:выключение
№ на схеме:393
Каталожный номер:
Комплект:1
Примечание:17x1 (DIN 471) (выключение)
№ на схеме:395
Каталожный номер:
Комплект:1
Примечание:25x40x7 (B1 SL) (выключение)
№ на схеме:396
Каталожный номер:
Комплект:1
Примечание:25x40x6 (B1) (выключение)
№ на схеме:397/1
Каталожный номер:
Комплект:1
Примечание:M14x100 (DIN 931-8.8) (выключение)
№ на схеме:397/2
Каталожный номер:
Комплект:1
Примечание:M14 (DIN 934-8.8) (выключение)
№ на схеме:397
Каталожный номер:51.685.4
Комплект:1
Примечание:выключение
№ на схеме:398
Каталожный номер:
Комплект:1
Примечание:6x50 (DIN 1481)
№ на схеме:600/6
Каталожный номер:
Комплект:1
Примечание:C 45x52 (DIN 7603)
№ на схеме:600/5
Каталожный номер:
Комплект:1
Примечание:AM 45x1,5 (DIN 7604) (картер коробки передач)
№ на схеме:600/4
Каталожный номер:
Комплект:8
Примечание:M10x16 (DIN 7991-8.8) (картер коробки передач)
№ на схеме:600/3
Каталожный номер:Teflon 1,5
Комплект:1
Примечание:картер коробки передач
№ на схеме:600/2
Каталожный номер:51.715.3
Комплект:1
Примечание:картер коробки передач
№ на схеме:600
Каталожный номер:51.657.0
Комплект:1
Примечание:картер коробки передач
№ на схеме:601/2
Каталожный номер:51.716.3
Комплект:1
Примечание:картер коробки передач
№ на схеме:601
Каталожный номер:51.678.0
Комплект:1
Примечание:картер коробки передач
№ на схеме:601/3
Каталожный номер:Teflon 1,5
Комплект:1
Примечание:картер коробки передач
№ на схеме:604
Каталожный номер:
Комплект:26
Примечание:M12x110 (DIN 931-8.8) (картер коробки передач)
№ на схеме:615
Каталожный номер:
Комплект:2
Примечание:12 m. (6x36) DIN7 (картер коробки передач)
№ на схеме:690/4
Каталожный номер:32311
Комплект:1
Примечание:32311 (ведущий вал)
№ на схеме:690/2
Каталожный номер:30312
Комплект:1
Примечание:30312 (ведущий вал)
№ на схеме:690/1
Каталожный номер:6312C3
Комплект:1
Примечание:6312 C 3 (ведущий вал)
№ на схеме:691/1
Каталожный номер:51.719.4
Комплект:1
Примечание:ведущий вал
№ на схеме:691
Каталожный номер:51.672.4
Комплект:1
Примечание:ведущий вал
№ на схеме:694/3
Каталожный номер:
Комплект:1
Примечание:90x130x13 (B2 SL) (ведущий вал)
№ на схеме:694/2
Каталожный номер:
Комплект:1
Примечание:90x130x13 (B1) (ведущий вал)
№ на схеме:694/1
Каталожный номер:
Комплект:8
Примечание:M12x30 (DIN 912 - 8.8) (ведущий вал)
№ на схеме:730
Каталожный номер:51.631.3
Комплект:1
Примечание:механизм переключения передач
№ на схеме:731/3
Каталожный номер:
Комплект:1
Примечание:SG 10x40 (механизм переключения передач)
№ на схеме:731/2
Каталожный номер:
Комплект:2
Примечание:17x1 (DIN 471) (механизм переключения передач)
№ на схеме:731/1
Каталожный номер:51.615.4
Комплект:2
Примечание:механизм переключения передач
№ на схеме:731
Каталожный номер:51.661.2
Комплект:1
Примечание:механизм переключения передач
