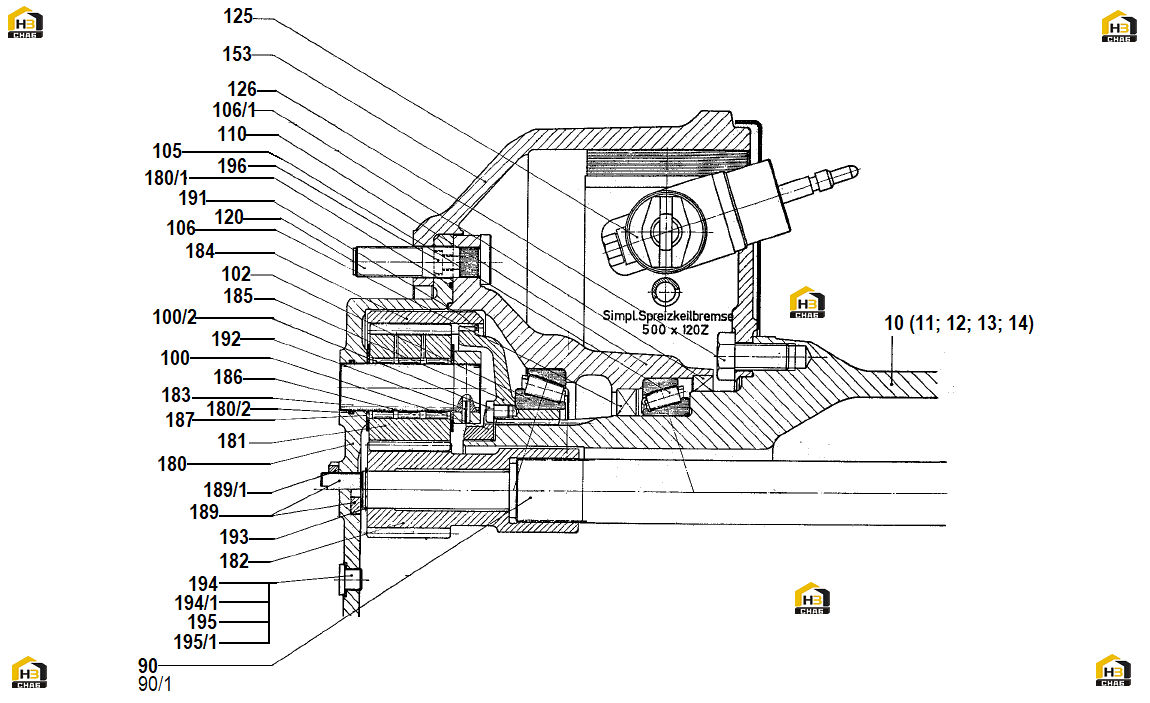

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:90/1
Каталожный номер:71.2659.3
Комплект:1
Примечание:L= 1197 мм. (ось колеса)
№ на схеме:90
Каталожный номер:71.2658.3
Комплект:1
Примечание:L= 1489 мм. (ось колеса)
№ на схеме:100/2
Каталожный номер:
Комплект:2
Примечание:M10x12 (DIN 7984 - 8.8) (подшипник колеса)
№ на схеме:102
Каталожный номер:822010
Комплект:2
Примечание:JM 822010/JM 822049 (подшипник колеса)
№ на схеме:105
Каталожный номер:32024X
Комплект:2
Примечание:32024X (подшипник колеса)
№ на схеме:106/1
Каталожный номер:148x170x14,5
Комплект:2
Примечание:148x170x14,5 (B2 Fg SL) (подшипник колеса)
№ на схеме:106
Каталожный номер:110x150x13
Комплект:2
Примечание:110x150x13 (B2) (подшипник колеса)
№ на схеме:110
Каталожный номер:71.2626.3
Комплект:2
Примечание:ступица колеса
№ на схеме:120
Каталожный номер:D 109.2747.3
Комплект:20
Примечание:Позиция 6 (болт крепления колеса)
№ на схеме:153
Каталожный номер:81.1256.1
Комплект:2
Примечание:тормозной барабан
№ на схеме:154
Каталожный номер:7991N12X408
Комплект:4
Примечание:тормозной барабан
№ на схеме:180/2
Каталожный номер:OR 35-2
Комплект:6
Примечание:планетарная передача
№ на схеме:180/1
Каталожный номер:OR 300-3
Комплект:2
Примечание:планетарная передача
№ на схеме:180
Каталожный номер:507-250-1311
Комплект:2
Примечание:планетарная передача
№ на схеме:181
Каталожный номер:507-253-403
Комплект:6
Примечание:планетарная передача
№ на схеме:182
Каталожный номер:507-251-573
Комплект:2
Примечание:планетарная передача
№ на схеме:183
Каталожный номер:507-254-034
Комплект:6
Примечание:планетарная передача
№ на схеме:184
Каталожный номер:507-252-442
Комплект:2
Примечание:планетарная передача
№ на схеме:185
Каталожный номер:507-255-573
Комплект:2
Примечание:планетарная передача
№ на схеме:186
Каталожный номер:F-56207
Комплект:6
Примечание:планетарная передача
№ на схеме:187
Каталожный номер:509-256-025
Комплект:12
Примечание:планетарная передача
№ на схеме:189/1
Каталожный номер:
Комплект:2
Примечание:M26x1,5 (DIN 70852) (планетарная передача)
№ на схеме:189
Каталожный номер:507-258-005
Комплект:2
Примечание:планетарная передача
№ на схеме:192
Каталожный номер:10.4838.4
Комплект:6
Примечание:планетарная передача
№ на схеме:193
Каталожный номер:
Комплект:2
Примечание:28x1,5 (DIN 471)
№ на схеме:194/1
Каталожный номер:
Комплект:2
Примечание:C24x28 (DIN 7603)
№ на схеме:194
Каталожный номер:
Комплект:2
Примечание:M24x1,5 (DIN 908-5S)
№ на схеме:195/1
Каталожный номер:
Комплект:2
Примечание:C16x22 (DIN 7603)
№ на схеме:195
Каталожный номер:
Комплект:2
Примечание:M16x1,5 (DIN 908-5S)
№ на схеме:196
Каталожный номер:
Комплект:6
Примечание:M10x20 (DIN 7984-8.8)
