4. стояночный тормоз bremse (500x120)

← 3. ведущий мост (часть ii) 5. тормозной цилиндр →

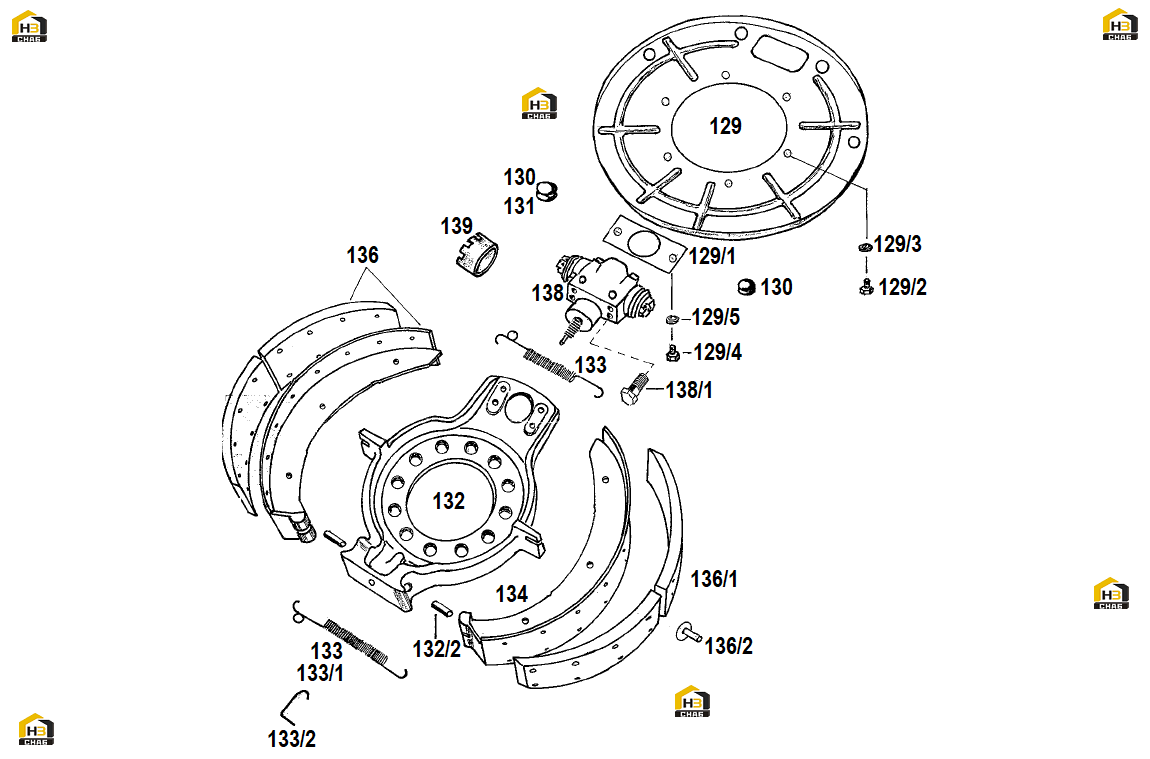

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:127

Наименование:Screw M20x40

Каталожный номер:

Комплект:12

Примечание:M20x40 (DIN 933-10.9)

№ на схеме:129/5

Наименование:Washer

Каталожный номер:18 452 003

Комплект:8

Примечание:

№ на схеме:129/3

Наименование:Washer

Каталожный номер:18 452 003

Комплект:8

Примечание:

№ на схеме:129/4

Наименование:Screw

Каталожный номер:18 429 023

Комплект:8

Примечание:

№ на схеме:129/2

Наименование:Screw

Каталожный номер:18 429 023

Комплект:8

Примечание:

№ на схеме:129/1

Наименование:Cover

Каталожный номер:13 230 024

Комплект:1

Примечание:

№ на схеме:129

Наименование:Cover plate

Каталожный номер:12 201 076

Комплект:1

Примечание:

№ на схеме:130

Наименование:Screw plug

Каталожный номер:13 826 010

Комплект:2

Примечание:

№ на схеме:131

Наименование:Screw plug

Каталожный номер:13 826 000

Комплект:2

Примечание:

№ на схеме:132

Наименование:Brake spider

Каталожный номер:12 174 048

Комплект:1

Примечание:

№ на схеме:133

Наименование:Spring

Каталожный номер:13 301 160

Комплект:2

Примечание:

№ на схеме:134

Наименование:Brake shoe with lining

Каталожный номер:12 156 016

Комплект:2

Примечание:

№ на схеме:136/1

Наименование:Rivet

Каталожный номер:13 601 002

Комплект:32

Примечание:

№ на схеме:136

Наименование:Brake lining

Каталожный номер:13 157 611

Комплект:2

Примечание:

№ на схеме:138/1

Наименование:Screw

Каталожный номер:17 429 106

Комплект:4

Примечание:

№ на схеме:138

Наименование:Expander unit

Каталожный номер:12 739 011

Комплект:1

Примечание:
