Компоненты рулевого управления и корпуса моста

← Полуоси и компоненты редуктора Редуктор бортовой →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

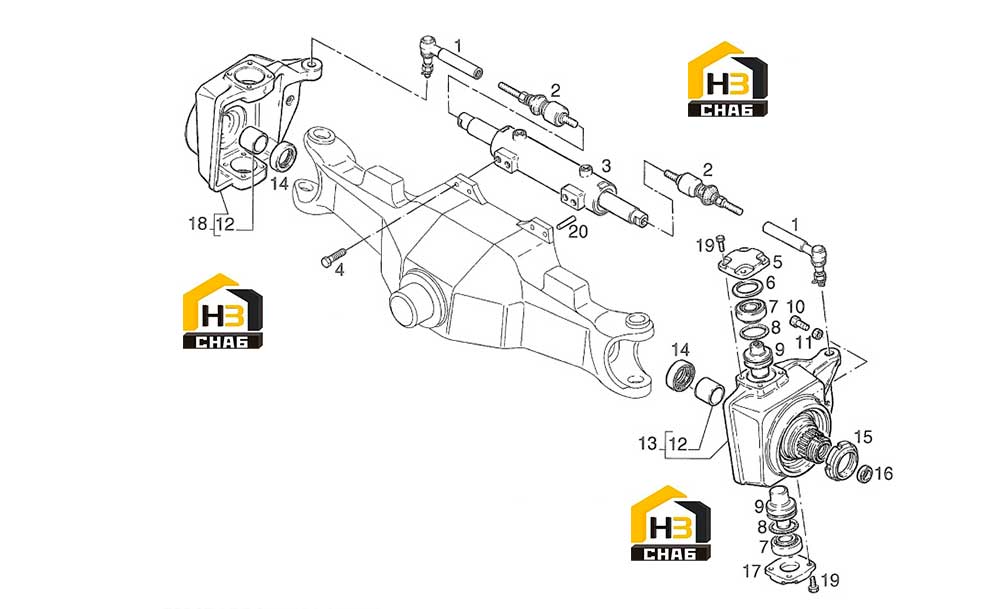

№ на схеме:1

Наименование:Arm w. ball joint

Каталожный номер:3764.286.M1

Комплект:2

Примечание:

№ на схеме:2

Наименование:Ball joint

Каталожный номер:3426.255.M1

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cylinder

Каталожный номер:3429.691.M92

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:3764.202.M1

Комплект:4

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:3426.329.M1

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:3428.727.M1

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:3428.726.M1

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:3428.725.M1

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:3428.724.M1

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:3428.723.M1

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:3428.722.M1

Комплект:-

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:3426.619.M1

Комплект:4

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:371.153X1

Комплект:4

Примечание:

№ на схеме:9

Наименование:Axle pivot

Каталожный номер:3429.910M1

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:3764.587.M2

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:3764.828.M1

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:3426.938.M1

Комплект:2

Примечание:

№ на схеме:13

Наименование:Housing

Каталожный номер:3764.285.M91

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal

Каталожный номер:3428.064.M1

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:3429.521.M1

Комплект:2

Примечание:

№ на схеме:16

Наименование:Thrust plate

Каталожный номер:3428.306.M1

Комплект:2

Примечание:

№ на схеме:17

Наименование:Cover

Каталожный номер:3426.330.M1

Комплект:2

Примечание:

№ на схеме:18

Наименование:Housing

Каталожный номер:3764.283.M91

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:3428.397.M1

Комплект:16

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:3764.700.M1

Комплект:1

Примечание:
