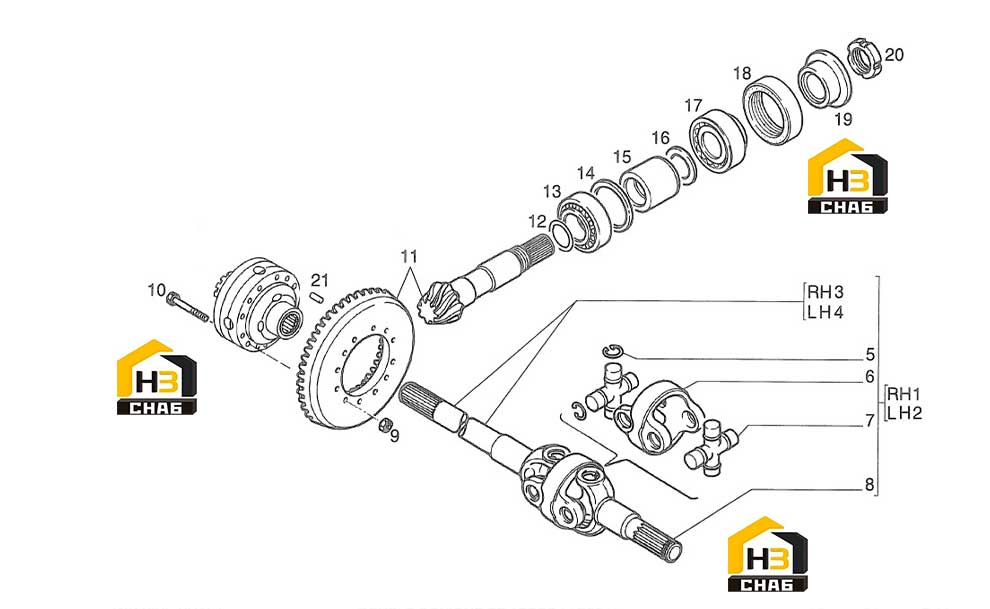

Полуоси и компоненты редуктора

← Дифференциал Компоненты рулевого управления и корпуса моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Half shaft

Каталожный номер:3764.0S8.M92

Комплект:1

Примечание:

№ на схеме:2

Наименование:Half shaft

Каталожный номер:3429.945.M91

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fork

Каталожный номер:3764.062.M2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fork

Каталожный номер:3429.956.M1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Snap ring

Каталожный номер:1442.486.X1

Комплект:16

Примечание:

№ на схеме:6

Наименование:Body

Каталожный номер:3428.156.M1

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spider

Каталожный номер:3428.155.M91

Комплект:4

Примечание:

№ на схеме:8

Наименование:Fork

Каталожный номер:3429.955.M1

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:3019.947.X1

Комплект:12

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:3427.302.M1

Комплект:12

Примечание:

№ на схеме:11

Наименование:Bevel gear/pinion set

Каталожный номер:3764.949.M91

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:366.434.X1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing

Каталожный номер:3429.676.M1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:3429.683.M1

Комплект:-

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:3429.682.M1

Комплект:-

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:3429.681.M1

Комплект:-

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:3429.680.M1

Комплект:-

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:3429.679.M1

Комплект:-

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:3429.678.M1

Комплект:-

Примечание:

№ на схеме:15

Наименование:Spacer

Каталожный номер:3429.684.M1

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:3428.294.M1

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:3428.293.M1

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:3428.292.M1

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:3428.291.M1

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:3428.290.M1

Комплект:-

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:3428.289.M1

Комплект:-

Примечание:

№ на схеме:17

Наименование:Bearing

Каталожный номер:339.394.X1

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal

Каталожный номер:3428.942.M1

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spacer

Каталожный номер:3429.685.M1

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:3426.023.M1

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:3764.700.M1

Комплект:2

Примечание:
