Редуктор бортовой

← Компоненты рулевого управления и корпуса моста Тормоз →

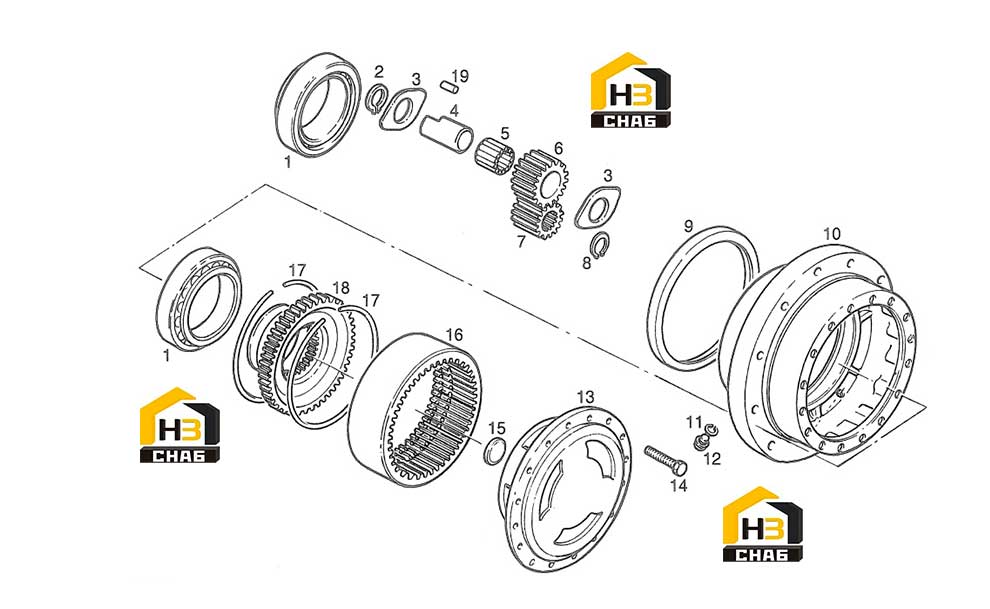

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:3426.851.M2

Комплект:4

Примечание:

№ на схеме:2

Наименование:Snap ring

Каталожный номер:3764.822.M1

Комплект:6

Примечание:

№ на схеме:3

Наименование:Thrust plate

Каталожный номер:3427.431.M1

Комплект:12

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:3764.839.M1

Комплект:6

Примечание:

№ на схеме:5

Наименование:Needle roller

Каталожный номер:3426.855.M3

Комплект:150

Примечание:

№ на схеме:6

Наименование:Planetary gear

Каталожный номер:3426.768.M1

Комплект:6

Примечание:

№ на схеме:7

Наименование:Pinion

Каталожный номер:3426.257.M2

Комплект:2

Примечание:

№ на схеме:8

Наименование:Snap ring

Каталожный номер:339.469.X1

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal

Каталожный номер:3429.815.M2

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hub

Каталожный номер:3764.124.M2

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sealing ring

Каталожный номер:3427.185.M1

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:3429.400.M1

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pinion carrier

Каталожный номер:3764.840.M1

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:3429.943.M1

Комплект:32

Примечание:

№ на схеме:15

Наименование:Thrust plate

Каталожный номер:3426.771.M1

Комплект:2

Примечание:

№ на схеме:16

Наименование:Crown gear

Каталожный номер:3428.303.M1

Комплект:2

Примечание:

№ на схеме:17

Наименование:Snap ring

Каталожный номер:3428.305.M1

Комплект:4

Примечание:

№ на схеме:18

Наименование:Flange

Каталожный номер:3429.520.M1

Комплект:4

Примечание:

№ на схеме:19

Наименование:Needle roller

Каталожный номер:3764.823.M1

Комплект:6

Примечание:
