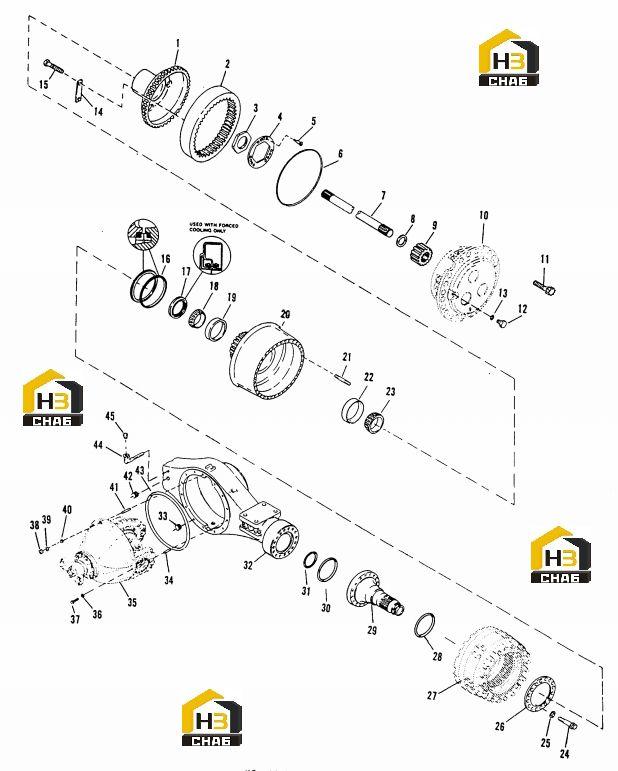

Комплектующие моста

← Узел тормоза Редуктор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Impeller Hub Gear

Каталожный номер:2111984

Комплект:2

Примечание:

№ на схеме:2

Наименование:Impeller Gear

Каталожный номер:2111570

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bearing Adjusting Nut

Каталожный номер:2111992

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bearing Adjusting Nut Lock

Каталожный номер:2111993

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bearing Adjusting Nut Cap Screw

Каталожный номер:2110472

Комплект:12

Примечание:

№ на схеме:6

Наименование:Planet "O" Ring Seal

Каталожный номер:25K81816

Комплект:2

Примечание:

№ на схеме:7

Наименование:Axle Shaft

Каталожный номер:2112446

Комплект:2

Примечание:

№ на схеме:8

Наименование:Sun Gear Thrust Washer

Каталожный номер:2112312

Комплект:2

Примечание:

№ на схеме:9

Наименование:Sun Gear

Каталожный номер:2111994

Комплект:2

Примечание:

№ на схеме:10

Наименование:Planet Carrier Ass'y.See Parts List

Каталожный номер:2113954

Комплект:2

Примечание:

№ на схеме:11

Наименование:Planet Carrier Cap Screw

Каталожный номер:93G1244H

Комплект:6

Примечание:

№ на схеме:12

Наименование:Planet Filler Magnetic Plug

Каталожный номер:2111900

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plug "O" Ring

Каталожный номер:91F7

Комплект:2

Примечание:

№ на схеме:14

Наименование:Internal Gear Plate

Каталожный номер:125157

Комплект:12

Примечание:

№ на схеме:15

Наименование:Internal Gear Capscrew

Каталожный номер:18C714H

Комплект:24

Примечание:

№ на схеме:16

Наименование:Hub Face Seal

Каталожный номер:2111924

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hub To Spindle Seal

Каталожный номер:2108446

Комплект:2

Примечание:

№ на схеме:18

Наименование:Internal Hub Bearing Cone

Каталожный номер:2114361

Комплект:3

Примечание:

№ на схеме:19

Наименование:Internal Hub Bearing Cup

Каталожный номер:2114362

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hub & Cup Ass'y Inc's Items 19 & 22

Каталожный номер:2111936

Комплект:2

Примечание:

№ на схеме:21A

Наименование:Wheel Washer - N.I.

Каталожный номер:27E12H

Комплект:64

Примечание:

№ на схеме:21

Наименование:Wheel Capscrew - Not As Illustrated

Каталожный номер:93G1256H

Комплект:64

Примечание:

№ на схеме:22

Наименование:Outer Hub Bearing Cup

Каталожный номер:2113614

Комплект:2

Примечание:

№ на схеме:23

Наименование:Outer Hub Bearing Cone

Каталожный номер:1318537

Комплект:2

Примечание:

№ на схеме:24

Наименование:Spindle Cap Screw

Каталожный номер:2108958

Комплект:26

Примечание:

№ на схеме:25

Наименование:Spindle Capscrew Washer

Каталожный номер:119298

Комплект:26

Примечание:

№ на схеме:26

Наименование:Spindle Ring

Каталожный номер:2112116

Комплект:2

Примечание:

№ на схеме:27

Наименование:Brake Assembly - See Parts List

Каталожный номер:2114268

Комплект:2

Примечание:

№ на схеме:28

Наименование:Outer Spindle Seal

Каталожный номер:234237

Комплект:2

Примечание:

№ на схеме:29

Наименование:Spindle

Каталожный номер:2111991

Комплект:2

Примечание:

№ на схеме:30

Наименование:Inner Spindle Seal

Каталожный номер:234237

Комплект:2

Примечание:

№ на схеме:31

Наименование:Spindle To Housing Seal

Каталожный номер:2111028

Комплект:2

Примечание:

№ на схеме:32

Наименование:Axle Housing

Каталожный номер:2112447

Комплект:1

Примечание:

№ на схеме:33

Наименование:Drain Plug

Каталожный номер:2111900

Комплект:1

Примечание:

№ на схеме:34

Наименование:Diff. & Carrier Attaching Stud

Каталожный номер:123792

Комплект:10

Примечание:

№ на схеме:35

Наименование:Diff. & Carr. Ass'y.-See Parts List

Каталожный номер:2114537

Комплект:1

Примечание:

№ на схеме:36

Наименование:Diff. & Carr. Capscrew Lockwasher

Каталожный номер:4E10

Комплект:4

Примечание:

№ на схеме:37

Наименование:Diff. & Carrier Capscrew

Каталожный номер:1C1012H

Комплект:4

Примечание:

№ на схеме:38

Наименование:Diff. & Carr. Attaching Stud Nut

Каталожный номер:60D10H

Комплект:22

Примечание:

№ на схеме:39

Наименование:Diff. & Carr Attaching Stud Washer

Каталожный номер:104412

Комплект:22

Примечание:

№ на схеме:40

Наименование:Diff. & Carr. Attaching Stud Dowel

Каталожный номер:119141

Комплект:12

Примечание:

№ на схеме:41

Наименование:Diff. & Carrier Attaching Stud

Каталожный номер:123793

Комплект:12

Примечание:

№ на схеме:42

Наименование:Filler Plug

Каталожный номер:2111900

Комплект:1

Примечание:

№ на схеме:43

Наименование:Diff. & Carrier "O" Ring Seal

Каталожный номер:122067

Комплект:1

Примечание:

№ на схеме:44

Наименование:Breather Elbow

Каталожный номер:26F3

Комплект:1

Примечание:

№ на схеме:45

Наименование:Breather

Каталожный номер:103452

Комплект:1

Примечание:

№ на схеме:46

Наименование:Internal Gear & Hub Ass'y. Includes Items 1, 2, 14, & 15

Каталожный номер:2111983

Комплект:2

Примечание:
