Редуктор

← Комплектующие моста Комплектующие бортового редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

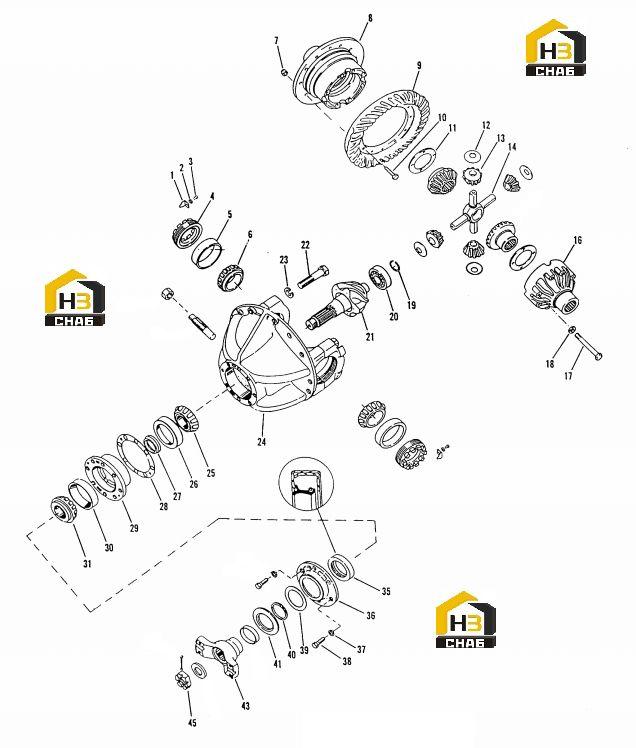

№ на схеме:1

Наименование:Oiff. Adjusting Nut Lock

Каталожный номер:126468

Комплект:2

Примечание:

№ на схеме:2

Наименование:Adjusting Nut Lock Bolt Lockwasher

Каталожный номер:4E07

Комплект:2

Примечание:

№ на схеме:3

Наименование:Adjusting Nut Lock Bolt

Каталожный номер:17C716H

Комплект:2

Примечание:

№ на схеме:4

Наименование:Differential Adjusting Nut

Каталожный номер:122076

Комплект:2

Примечание:

№ на схеме:5

Наименование:Differential Bearing Cup

Каталожный номер:2111642

Комплект:2

Примечание:

№ на схеме:6

Наименование:Differential Bearing Cone

Каталожный номер:2111962

Комплект:2

Примечание:

№ на схеме:7

Наименование:Ring Gear Bolt Nut

Каталожный номер:8609H

Комплект:12

Примечание:

№ на схеме:8A

Наименование:Dowel Pin

Каталожный номер:114037

Комплект:2

Примечание:

№ на схеме:8

Наименование:Differential Case Flanged Half-See Item 50

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:9

Наименование:Ring Gear - See Item #48

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:10

Наименование:Ring Gear Bolt

Каталожный номер:18C940

Комплект:12

Примечание:

№ на схеме:11

Наименование:Side Gear Thrust Washer

Каталожный номер:116426

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pinion Thrust Washer

Каталожный номер:2114099

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pinion Gear & Side Gear Kit-Inc. Item #15

Каталожный номер:816218

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pinion Gear Spider

Каталожный номер:123934

Комплект:1

Примечание:

№ на схеме:16A

Наименование:Dowel Pin

Каталожный номер:114037

Комплект:2

Примечание:

№ на схеме:16

Наименование:Differential Case Plain Half - See Item 50

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:17

Наименование:Differential Case Capscrew

Каталожный номер:107892

Комплект:8

Примечание:

№ на схеме:18

Наименование:Case Bolt Washer

Каталожный номер:2105881

Комплект:8

Примечание:

№ на схеме:19

Наименование:Bearing Retainer Ring

Каталожный номер:224052

Комплект:1

Примечание:

№ на схеме:20

Наименование:Inner Pinion Bearing

Каталожный номер:2111964

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pinion - See Item #48

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:22

Наименование:Differential Carrier Capscrew

Каталожный номер:123833

Комплект:4

Примечание:

№ на схеме:23

Наименование:Differential Carrier Capscrew Lockwasher

Каталожный номер:111657

Комплект:4

Примечание:

№ на схеме:24

Наименование:Differential Carrier & Cap Assy. - Inc. Items 22, 23

Каталожный номер:2110430

Комплект:1

Примечание:

№ на схеме:25

Наименование:Center Pinion Bearing Cone

Каталожный номер:2111963

Комплект:1

Примечание:

№ на схеме:26

Наименование:Center Pinion Bearing Cup

Каталожный номер:2111959

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pinion Bearing Spacer Kit

Каталожный номер:816096

Комплект:1

Примечание:

№ на схеме:28A

Наименование:Bearing Cage Shim - .010

Каталожный номер:125572

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bearing Cage Shim - .007

Каталожный номер:125571

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pinion Bearing Caqe Assy.-Inc. Items 26 i

Каталожный номер:108451

Комплект:1

Примечание:

№ на схеме:30

Наименование:Outer Pinion Bearing Cup

Каталожный номер:2111956

Комплект:1

Примечание:

№ на схеме:31

Наименование:Outer Pinion Bearing Cone

Каталожный номер:2111953

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pinion Oil Seal

Каталожный номер:111368

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pinion Oil Seal Retainer

Каталожный номер:2114509

Комплект:1

Примечание:

№ на схеме:37

Наименование:Oil Seal Retainer Lockwasher

Каталожный номер:4E10

Комплект:8

Примечание:

№ на схеме:38

Наименование:Oil Seal Retainer Capscrew

Каталожный номер:1C-1036H

Комплект:8

Примечание:

№ на схеме:39

Наименование:Seal Thrust Washer

Каталожный номер:2110110

Комплект:1

Примечание:

№ на схеме:40

Наименование:"V’Ring Seal

Каталожный номер:2111975

Комплект:1

Примечание:

№ на схеме:41

Наименование:Pinion Oust Shield

Каталожный номер:125026

Комплект:1

Примечание:

№ на схеме:43

Наименование:Companion Flange

Каталожный номер:2114515

Комплект:1

Примечание:

№ на схеме:45

Наименование:Pinion Shaft Nut

Каталожный номер:2111516

Комплект:1

Примечание:

№ на схеме:48

Наименование:Ring Gear & Pinion Set-Inc. Items 9

Каталожный номер:2114454

Комплект:1

Примечание:

№ на схеме:49

Наименование:Differential Body Sub-Assembly-Inc. 11 thru 15, 50

Каталожный номер:124965

Комплект:1

Примечание:

№ на схеме:50

Наименование:Differential Case Assy.-Inc. Items 16, 16A, 17, 17A, 18

Каталожный номер:120500

Комплект:1

Примечание:

№ на схеме:51

Наименование:Seal - Grease - N.I.

Каталожный номер:2114511

Комплект:2

Примечание:

№ на схеме:52

Наименование:Grease Fitting - N.I.

Каталожный номер:1HM10

Комплект:2

Примечание:
